Замена вибромотора Fitbit Blaze

Найдите передний экран LCD на устройстве.

Логотип Fitbit должен отображаться в нижней центральной части экрана.

Выдавите экран через заднюю часть металлического кольцевого корпуса.

Приложите небольшую силу к экрану, чтобы избежать повреждений. Другой рукой поймайте экран.

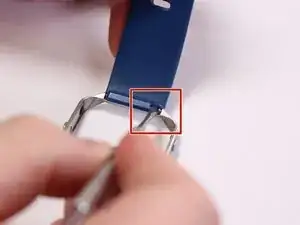

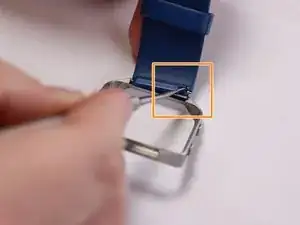

Найдите металлический штифт за браслетом, расположенный на краю металлического кольца.

Вставьте заострённый конец металлической лопатки в отверстие штифта и нажмите, чтобы сдвинуть его в синее прямоугольное гнездо.

Приложите небольшую силу, чтобы не повредить штифты.

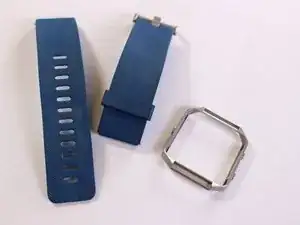

Снимите браслет.

Найдите штифт за вторым браслетом, расположенный на краю металлического кольца.

Вставьте заострённый конец металлической лопатки в отверстие штифта и нажмите в противоположном направлении.

Приложите небольшую силу, чтобы не повредить штифты.

Снимите браслет.

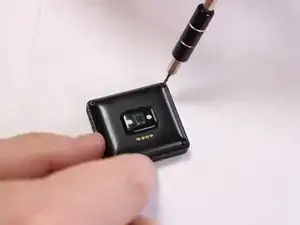

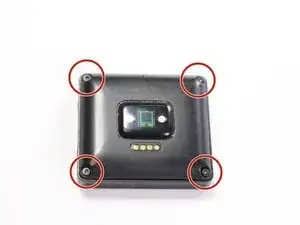

Положите устройство экраном вниз и найдите четыре винта, крепящие заднюю крышку.

Используйте отвертку T3 Torx или насадку T3 Torx, чтобы удалить четыре винта.

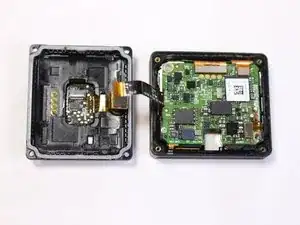

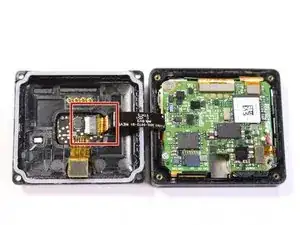

Возьмите заднюю крышку, приподнимите и откройте как книгу, чтобы получить доступ к плате. Найдите ленточный разъём слева.

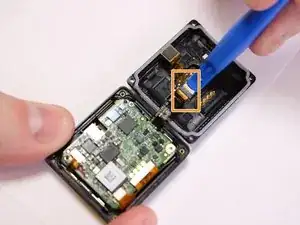

Используйте пластиковую лопатку на ленточном кабеле от датчика сердечного ритма к плате.

Вставьте и подденьте инструмент для открытия, чтобы освободить ленточный разъём.

При подъёме пластикового разъёма требуется только небольшая сила, чтобы не повредить его.

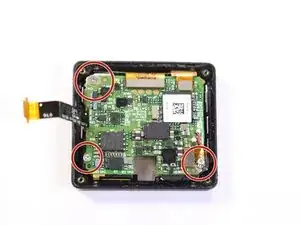

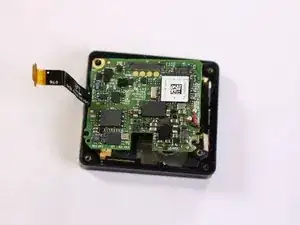

Отделите заднюю крышку и отложите в сторону, найдите три винта, крепящие материнскую плату.

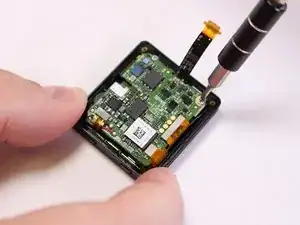

Используйте отвертку PH000 или насадку PH000, чтобы удалить три винта.

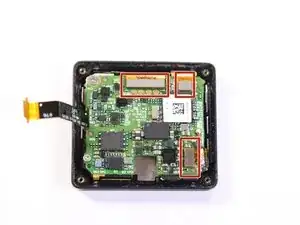

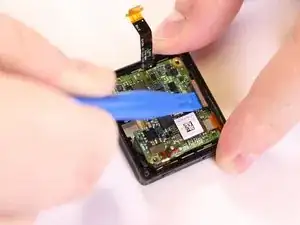

Используйте пластиковую лопатку на ленточных разъёмах, подключённых к материнской плате.

Подставьте инструмент под ленту и подденьте, чтобы освободить соединение.

При подъёме пластикового разъёма требуется только небольшая сила, чтобы не повредить его.

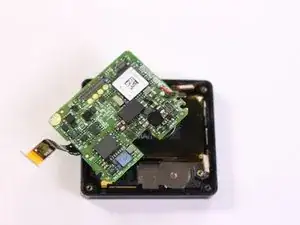

Приподнимите и сдвиньте материнскую плату в сторону, чтобы открыть доступ к аккумулятору ёмкостью 167 мА·ч.

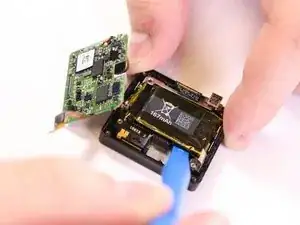

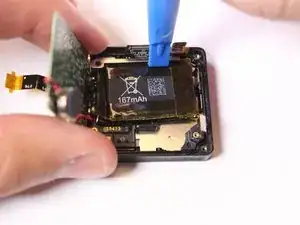

Используйте пластиковую лопатку, чтобы поддеть аккумулятор, отклеивая его от клеевой подложки.

Поднимите вверх и потяните вниз, чтобы извлечь аккумулятор. Перейдите к верхней части аккумулятора и нажмите вниз, чтобы выдавить аккумулятор наружу.

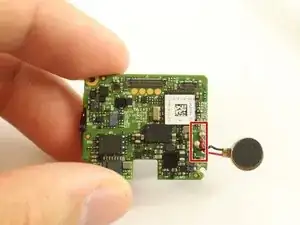

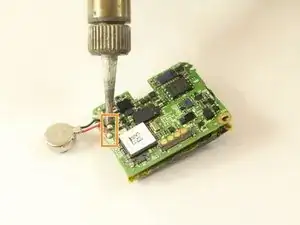

Переверните материнскую плату лицевой стороной вверх и найдите металлические контакты вибромотора, припаянные к плате.

Распаяйте соединение, чтобы извлечь компонент мотора.

Следуйте этому руководству по пайке и выпайке разъёмов Руководство по пайке

Чрезмерный нагрев повредит компоненты, поэтому не удерживайте паяльник на компоненте длительное время.
