Замена аккумулятора Fitbit Charge 2

Перед началом снимите Fitbit Charge 2 с зарядного устройства и выключите его.

Снимите ремешок с обеих сторон.

Нагрейте iOpener и приложите его к сенсорному экрану на две минуты.

Экран не приклеен, но тепло помогает ослабить сборку сенсорного экрана от корпуса часов.

Вставьте iSesamo в зазор между сенсорным экраном и корпусом в верхнем левом углу.

Проведите iSesamo вдоль левого края до нижнего левого угла.

Проведите iSesamo вокруг нижнего левого угла.

Проведите его вдоль края до нижнего правого угла.

Проведите iSesamo вокруг нижнего правого угла.

Продолжайте проводить его вдоль правого края до верхнего правого угла.

Проведите iSesamo вокруг верхнего правого угла.

Проведите его вдоль верхнего края до верхнего левого угла.

Поместите iSesamo под верхний левый угол.

Для лучшего захвата вы можете снова прикрепить ремешок для этого и следующего шага.

Подденьте сборку сенсорного экрана, повернув iSesamo вбок, чтобы создать зазор и отщелкнуть пластиковые защёлки, удерживающие экран на месте.

Поместите iSesamo под верхний правый угол.

Подденьте сборку сенсорного экрана, повернув iSesamo вбок, чтобы создать зазор.

Вставьте лопатку в зазор на верхнем ребре вашего Fitbit Charge 2.

Используйте лопатку, чтобы поддеть сборку сенсорного экрана.

Не снимайте сборку сенсорного экрана полностью — она ещё подключена к материнской плате.

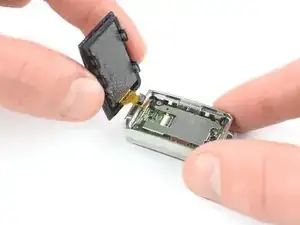

Осторожно отогните сборку сенсорного экрана в направлении нижнего ребра.

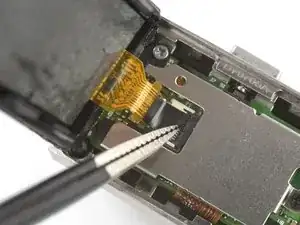

Используйте пинцет с притуплёнными концами, чтобы снять чёрную наклейку, покрывающую разъём шлейфа сенсорного экрана.

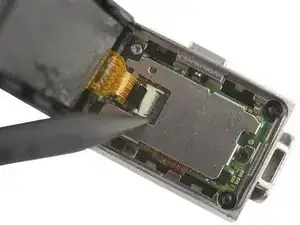

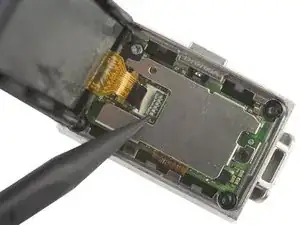

Используйте заострённый конец лопатки, чтобы открыть ZIF-разъём, поднимая чёрную защёлку вверх.

Вытяните шлейф сенсорного экрана прямо из его разъёма.

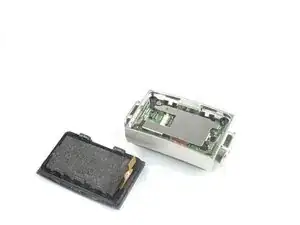

Снимите сборку сенсорного экрана.

Снимите два винта Phillips, фиксирующие крышку материнской платы:

Один винт 2,5 мм

Один винт 2,8 мм

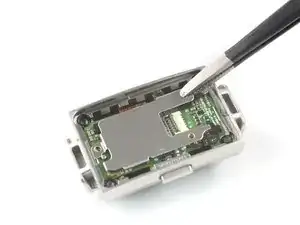

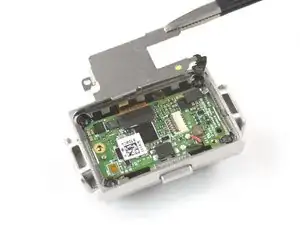

Используйте пинцет с притуплёнными концами, чтобы снять экран материнской платы.

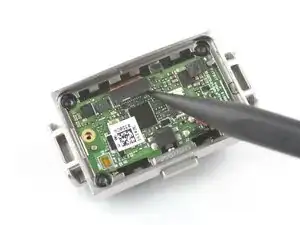

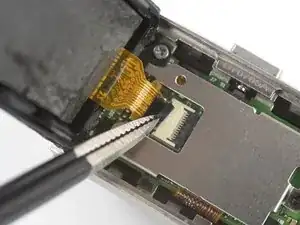

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить шлейф датчика сердечного ритма.

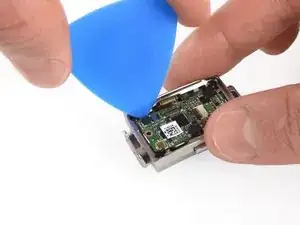

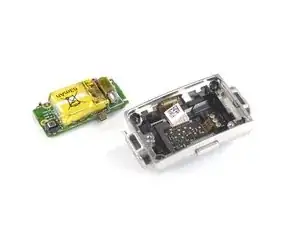

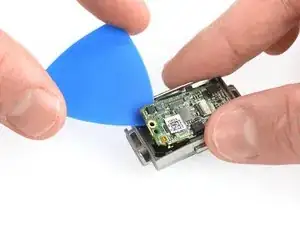

Используйте пластину для вскрытия, чтобы поддеть и снять материнскую плату, удерживающую аккумулятор.

Аккумулятор слабо приклеен к материнской плате.

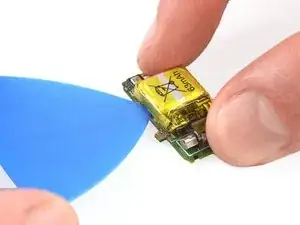

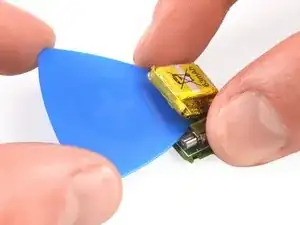

Вставьте пластину для вскрытия под аккумулятор, чтобы разрезать клей.

Не пытайтесь пока полностью извлечь аккумулятор! Он всё ещё подключён к материнской плате.

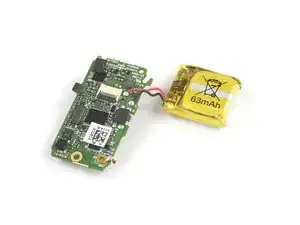

Следующие шаги требуют выпаивания двух кабелей аккумулятора от материнской платы.

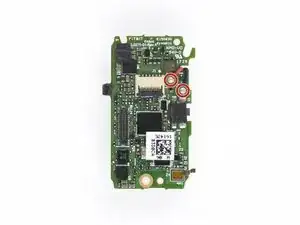

Используйте эту фотографию как ориентир для повторной пайки при сборке или сделайте собственное фото, если порядок кабелей в вашей модели отличается.

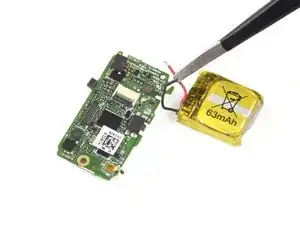

Используйте паяльник, чтобы выпаять первый провод батареи с материнской платы.

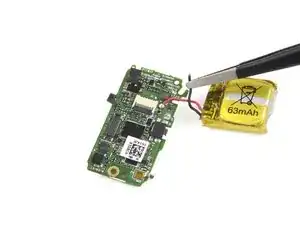

Используйте паяльник, чтобы выпаять второй провод батареи с материнской платы.

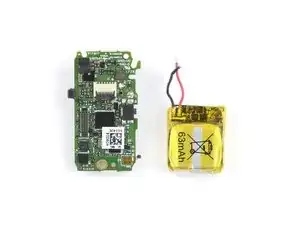

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это представляет собой потенциальную опасность. Замените её на новую.

Убедитесь, что провода батареи достаточно длинные, чтобы припаять их к материнской плате перед установкой нового клея на батарею.
