Замена модуля экрана Samsung Watch Active

Выключите Galaxy Watch Active, нажимая и удерживая нижнюю кнопку примерно 3 секунды. Вы должны почувствовать короткую вибрацию.

Когда появится значок «Выключение», коснитесь центра экрана, чтобы он выключился. Для подтверждения вы почувствуете более длинную вибрацию.

Используйте отвертку Tri-point Y00, чтобы выкрутить четыре винта длиной 4 мм на задней панели часов.

Вставьте лопаточку между пластиковой задней крышкой и металлическим корпусом рядом с кнопками.

Вдавите конец лопаточки в зазор, чтобы отделить заднюю крышку от корпуса.

Не снимайте заднюю крышку полностью. Она соединена кабелем с платой.

Осторожно приподнимите заднюю крышку примерно на 2 см, чтобы получить доступ к разъёму массива датчиков рядом с двумя кнопками.

Используйте лопаточку, чтобы отсоединить массив датчиков от материнской платы.

Снимите заднюю крышку.

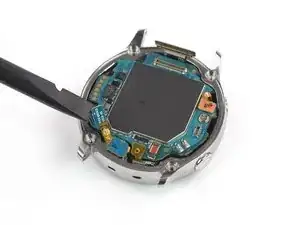

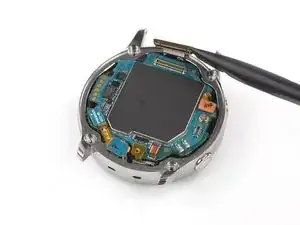

Используйте лопаточку, чтобы отсоединить дисплейный модуль и массив микрофона и барометрического датчика давления.

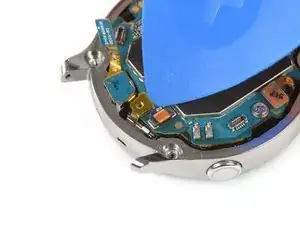

Используйте пластиковую карту для поддевания тонкой ленты, принадлежащей массиву микрофона.

При сборке убедитесь, что эта лента правильно приклеивается к материнской плате — прижмите её плоским концом лопаточки.

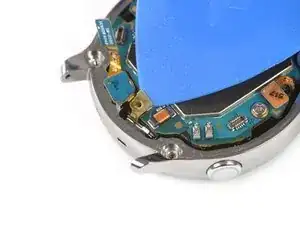

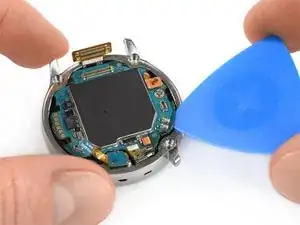

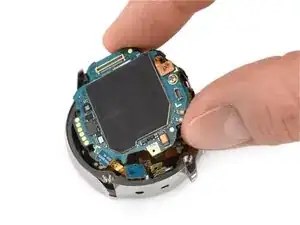

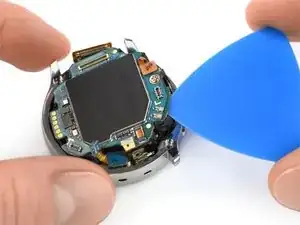

Вставьте медиатор в нижнем правом углу между материнской платой и рамкой, чтобы приподнять основной модуль.

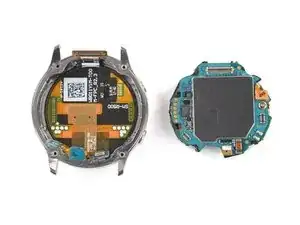

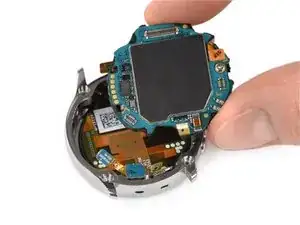

Выньте и удалите основной модуль.

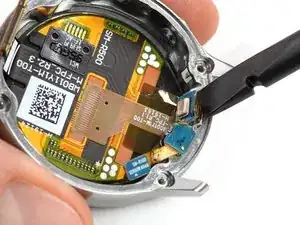

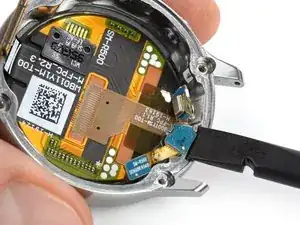

Используйте лопаточку, чтобы ослабить микрофон, приклеенный к рамке слабо выраженным клеем.

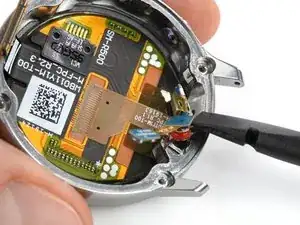

Используйте лопаточку, чтобы приподнять датчик давления и вынуть его из ниши в рамке.

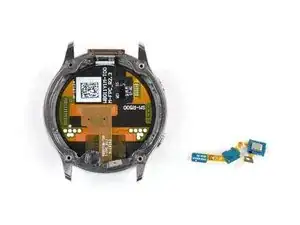

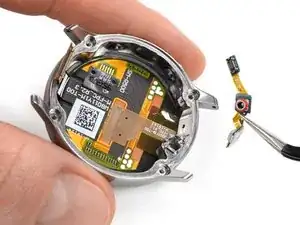

Осторожно извлеките массив микрофона и барометрического датчика из рамки.

У вас остался модуль экрана.

Сравните новый модуль экрана со старым на предмет деталей, которые нужно перенести.
