Замена аккумулятора Samsung Watch Active

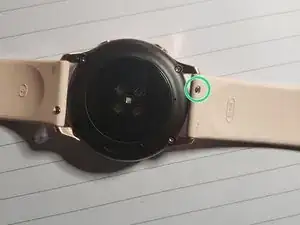

Выключите Galaxy Watch Active, удерживая нижнюю кнопку примерно 3 секунды. Вы должны почувствовать короткую вибрацию.

Когда появится значок «Выключение», нажмите в центре экрана, чтобы выключить устройство. Для подтверждения вы почувствуете более длинную вибрацию.

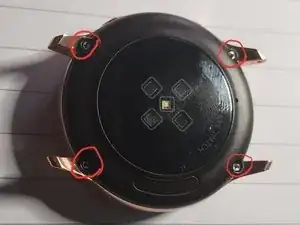

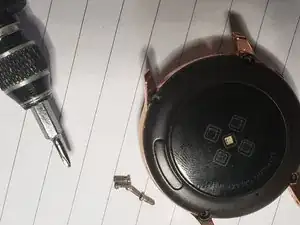

Используйте крестово-точечную отвертку Tri-point Y00, чтобы открутить четыре винта длиной 4 мм на задней крышке часов.

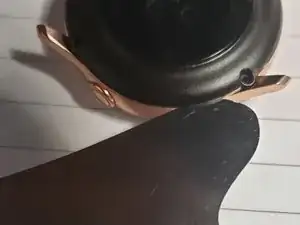

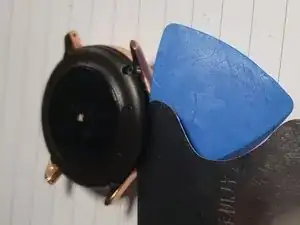

Используйте инструмент для вскрытия и поместите его между пластиковой задней крышкой и металлическим корпусом рядом с кнопками.

Толкните наконечник инструмента в зазор, чтобы отделить заднюю крышку от корпуса.

Не снимайте заднюю крышку полностью. Она соединена с платой кабелем.

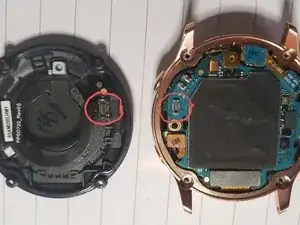

Осторожно приподнимите заднюю крышку примерно на 2 см, чтобы получить доступ к разъему датчик-массива рядом с двумя кнопками.

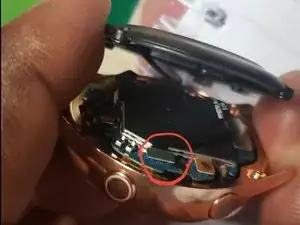

Используйте лопатку, чтобы отключить датчик-массив от материнской платы.

Снимите заднюю крышку.

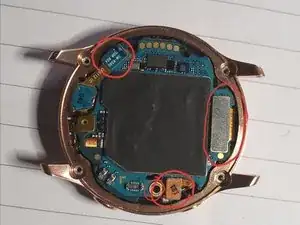

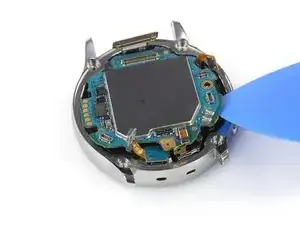

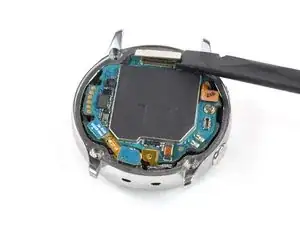

Используйте плоский конец лопатки, чтобы отключить модуль дисплея, микрофон и массив датчика давления, а также боковую кнопку.

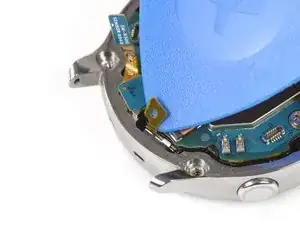

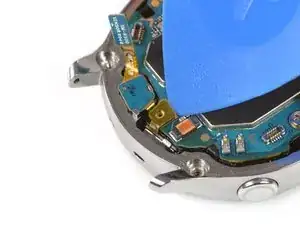

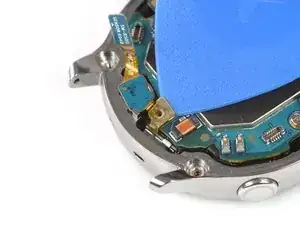

Используйте медиатор для вскрытия, чтобы отслоить тонкую ленту, принадлежащую массиву микрофона.

При сборке убедитесь, что эта лента правильно приклеивается к материнской плате, прижав её плоским концом лопатки.

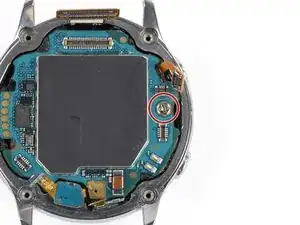

Используйте отвертку Phillips, чтобы открутить винт длиной 4.4 мм, фиксирующий материнскую плату.

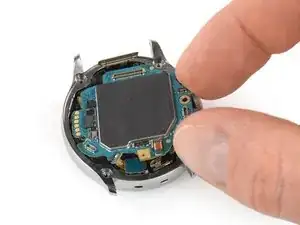

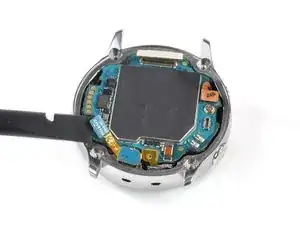

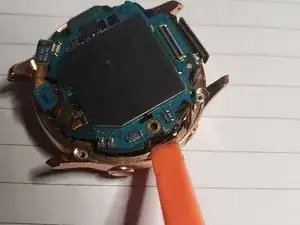

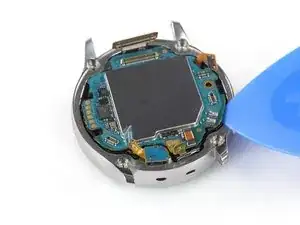

Используйте медиатор, чтобы ослабить материнскую плату от основной сборки.

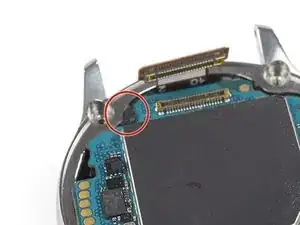

Пластиковая защёлка, удерживающая плату, хрупкая, поэтому не поднимайте плату вверх, пока она не выйдет из защёлки.

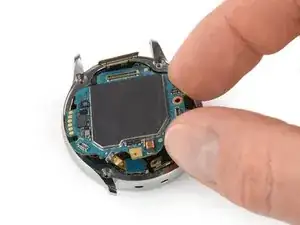

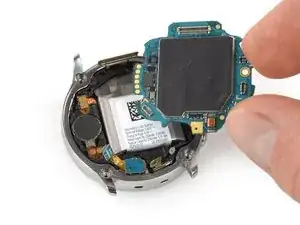

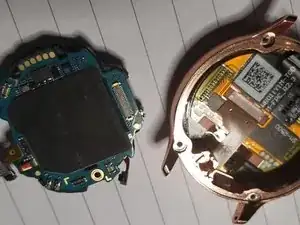

Сдвиньте материнскую плату из-под пластиковой защёлки, чтобы снять её.

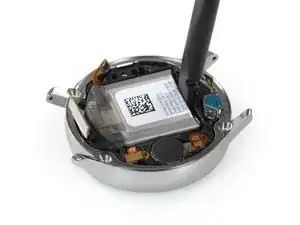

Вставьте плоский конец лопатки между нижней частью аккумулятора и рамой корпуса.

Аккумулятор закреплён слабо фиксирующимся клеем.

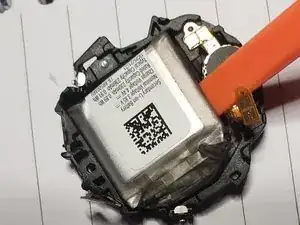

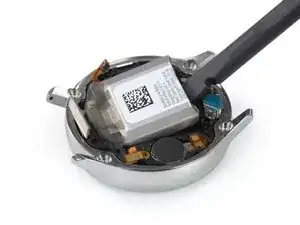

Используйте лопатку, чтобы поддеть аккумулятор.

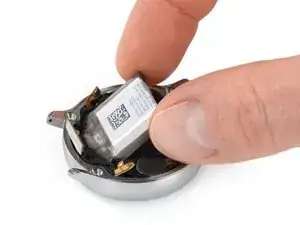

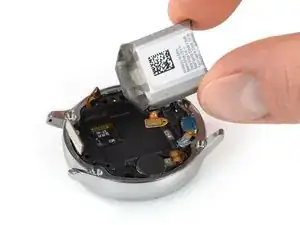

Уберите аккумулятор из основной сборки.

Разъём аккумулятора зафиксирован слабым клеем.

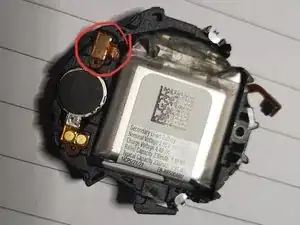

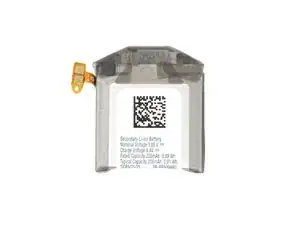

При установке нового аккумулятора убедитесь, что маленькое отверстие на разъёме аккумулятора совмещено со штифтом на раме корпуса.
