Замена аккумулятора Samsung Galaxy Watch
Используйте это руководство, чтобы заменить изношенный или неработающий аккумулятор в Galaxy Watch.
Если аккумулятор вздут, примите соответствующие меры предосторожности. Для Вашей безопасности разрядите аккумулятор ниже 25%, прежде чем разбирать смарт-часы. Это снижает риск опасного теплового события, если аккумулятор случайно повредится во время ремонта.
Шаг 1
Открутите четыре винта Tri-point #00 (длиной 4,2 мм), расположенных на задней крышке часов.
Шаг 2
Вставьте инструмент для вскрытия между задней крышкой и металлическим корпусом часов.
Аккуратно подденьте пластиковую заднюю крышку и отогните её.
Пока не отсоединяйте заднюю крышку. К ней подключён гибкий кабель, идущий к основному блоку внутри.
Шаг 3
Положите часы на стол и приподнимите заднюю крышку, чтобы получить доступ к разъёму сенсора на материнской плате.
Шаг 4
Используйте лопатку, чтобы отключить гибкий кабель сенсора от материнской платы.
Шаг 5
Снимите заднюю крышку.
При закрытии часов убедитесь, что резиновая прокладка не повреждена, в противном случае замените её на новую.
Шаг 6
Используйте лопатку, чтобы отключить гибкий кабель дисплея от материнской платы.
Шаг 7
Аккуратно выньте основной блок из корпуса.
Пластиковая рамка основного блока плотно зафиксирована внутри корпуса.
Осторожно проденьте гибкий кабель дисплея через щель в пластиковой рамке основного блока.
Шаг 8

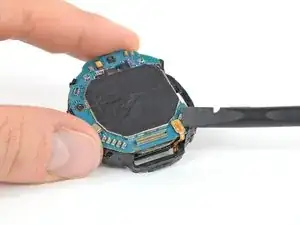

Используйте лопатку, чтобы отключить гибкий кабель датчика Холла.
Шаг 9

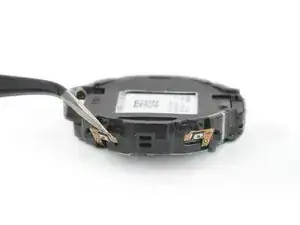

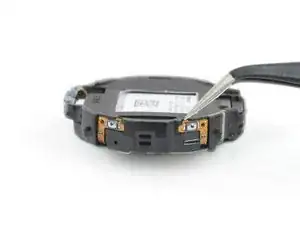

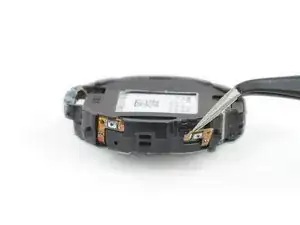

Используйте пинцет, чтобы аккуратно отсоединить кабели кнопок от пластиковой рамки.
За кабелями кнопок расположены металлические пластины. Эти пластины должны остаться на кабелях.
Шаг 10

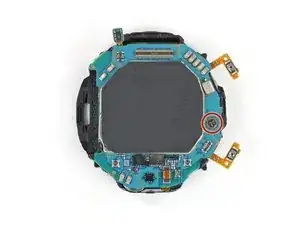

Открутите один винт Phillips #00 (длиной 3,4 мм).
Шаг 11

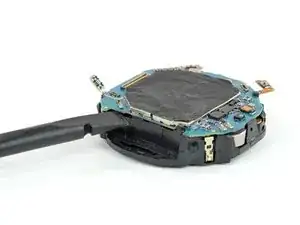

Вставьте лопатку в небольшой зазор под материнской платой в месте выреза в пластиковой рамке.
Поднимите материнскую плату, поворачивая лопатку.

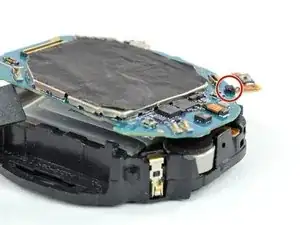

Выдвиньте материнскую плату из-под пластикового выступа.
Шаг 12

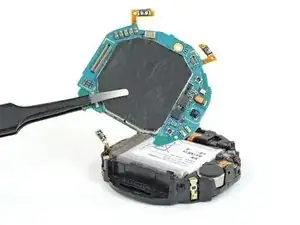

Снимите материнскую плату.
Шаг 13

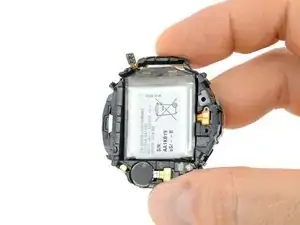

Вытолкните аккумулятор из его паза через вырез в пластиковой рамке.
Кабель аккумулятора может слегка прилипать к пластиковой рамке — отсоединяйте аккуратно.

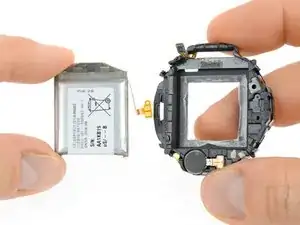

Извлеките аккумулятор.
Завершение
Если возможно, включите устройство и проверьте работу после ремонта, прежде чем устанавливать новый клей и герметизировать корпус.
Зафиксируйте новый аккумулятор с помощью предварительно вырезанного клея или двусторонней клейкой ленты. Чтобы правильно его расположить, нанесите новый клей в устройство туда, где раньше был старый клей, а не непосредственно на аккумулятор.
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Для оптимальной производительности проведите калибровку нового аккумулятора: зарядите его до 100% и продолжайте заряжать ещё минимум 2 часа. Затем используйте устройство до полного разряда и выключения. Наконец, снова зарядите устройство до 100% без перерывов.
Ремонт прошёл не по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
Утилизируйте электронные отходы на сертифицированном по стандарту R2 или e-Stewards переработчике.
