Замена аккумулятора Samsung Galaxy Watch Active2

Выключите Galaxy Watch Active2, нажимая и удерживая нижнюю кнопку примерно 3 секунды. Вы почувствуете короткую вибрацию.

Когда появится символ «Выключение», нажмите в центр экрана, чтобы оно завершилось. Для подтверждения вы должны почувствовать более длительную вибрацию.

Используйте отвертку Tri-point Y00, чтобы удалить четыре винта длиной 4 мм на задней панели часов.

Возьмите медиатор для вскрытия и поместите его между пластиковой задней крышкой и металлическим корпусом рядом с кнопками.

Впихните медиатор в зазор, чтобы отделить заднюю крышку от корпуса.

Не снимайте заднюю крышку полностью. Она соединена кабелем с платой.

Аккуратно приподнимите заднюю крышку, чтобы получить доступ к разъёму сенсорного модуля.

Используйте лопатку, чтобы отключить сенсорный модуль от материнской платы.

Снимите заднюю крышку.

Используйте лопатку, чтобы отключить узел дисплея и динамик.

Используйте лопатку, чтобы отключить барометрический датчик, кнопки и микрофон.

Поместите лопатку под материнскую плату в верхнем правом углу рядом с разъёмом дисплея.

Небольшим поворотом и рычагом лопатки ослабьте основной модуль.

Если возникают трудности, полезно ознакомиться с комментариями под этой и следующей инструкцией.

Возьмите основной модуль и аккуратно выдвиньте его из-под кабелей.

Снимите основной модуль.

Переверните основной модуль так, чтобы материнская плата оказалась вниз.

Используйте кончик медиатора для вскрытия, чтобы отодрать верхнюю кнопку от пластикового каркаса.

Используйте крестовую отвертку, чтобы удалить винт длиной 4.4 мм, удерживающий материнскую плату.

Вставьте плоский конец лопатки между материнской платой и пластиковым каркасом рядом с медной катушкой в нижнем правом углу.

Поверните лопатку, чтобы освободить материнскую плату от пластиковых защёлок.

Выдвиньте материнскую плату из-под оставшихся пластиковых защёлок, чтобы снять её.

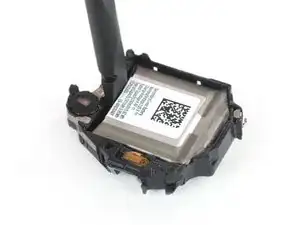

Вставьте плоский конец лопатки между дном аккумулятора и рамой основного модуля.

Аккумулятор закреплён небольшой клейкой лентой. Если клей слишком сильный, можно использовать фен, чтобы размягчить его.

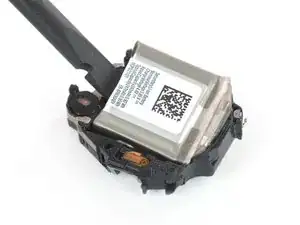

С помощью лопатки подденьте аккумулятор вверх.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор. Используйте только пластиковые инструменты. Проколотый или согнутый аккумулятор может протечь опасными веществами или вызвать тепловое событие.

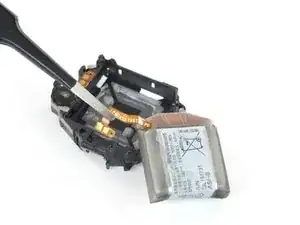

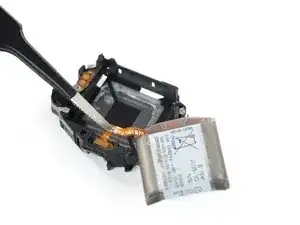

Используйте пинцет, чтобы схватить разъём и медленно оттянуть его от рамки основного модуля.

Разъём аккумулятора зафиксирован небольшой клейкой лентой.

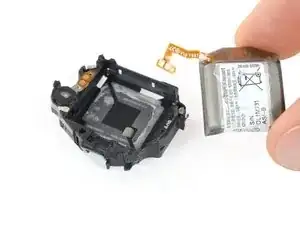

Удалите аккумулятор из основного модуля.

При установке нового аккумулятора убедитесь, что маленькое отверстие на разъёме аккумулятора совмещено с штифтом на рамке основного модуля.
