Замена аккумулятора Samsung Galaxy Watch3

Перед началом ремонта снимите часы с зарядного устройства и выключите питание.

Используйте отвертку Tri‑point Y00, чтобы открутить четыре винта на задней крышке часов.

Не переживайте о полном извлечении винтов — они останутся на месте в задней крышке.

Вставьте инструмент для открытия между задней крышкой и металлическим корпусом.

Поверните инструмент для открытия, чтобы расширить зазор.

Пока не снимайте заднюю крышку полностью. Шлейф датчика всё ещё подключён к плате.

Положите часы экраном вниз.

Осторожно приподнимите заднюю крышку со стороны кнопок, чтобы получить доступ к разъёму датчика.

Используйте плоский конец лопатки, чтобы поддеть и отключить шлейф датчика от платы.

Снимите заднюю крышку.

Убедитесь, что резиновое уплотнение (отмечено красным) не повреждено. Если повреждено, замените его новым при сборке, чтобы сохранить водонепроницаемость.

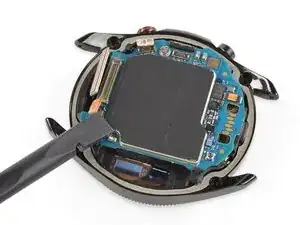

Используйте плоский конец лопатки, чтобы отключить шлейфы боковых кнопок, дисплея и датчика Холла.

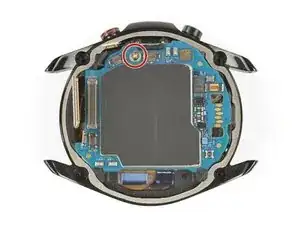

Удалите винт Phillips #00.

Материнская плата удерживается двумя небольшими пластиковыми защёлками.

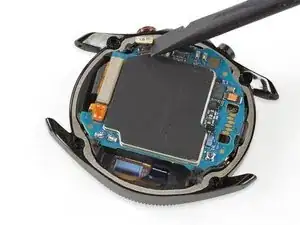

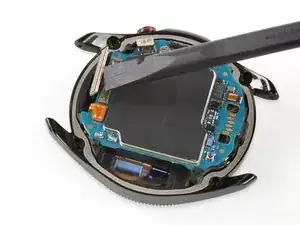

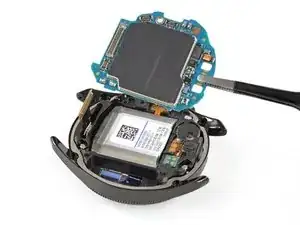

Используйте тупые пинцеты, чтобы приподнять материнскую плату из‑под пластиковых защёлок в сторону кнопок.

Снимите материнскую плату.

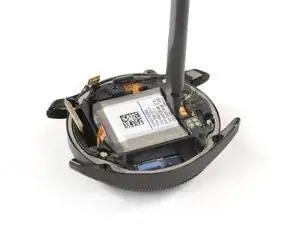

Поместите плоский конец лопатки в небольшой зазор между пластиковой рамкой и аккумулятором, напротив кабеля дисплея.

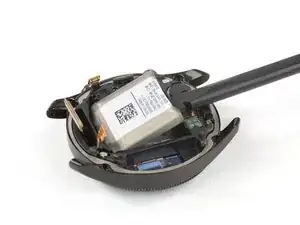

Осторожно подденьте аккумулятор и выведите его из посадочного места.

Аккумулятор приклеен к сердечнику слабым клеем, поэтому действуйте медленно.

Пока не пытайтесь полностью вытащить аккумулятор, его разъём всё ещё приклеен к сердечнику.

Приподнимите аккумулятор немного, чтобы получить доступ к приклеенному кабелю разъёма.

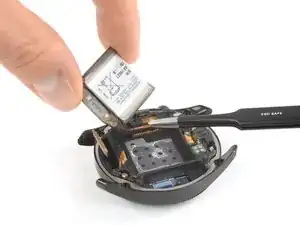

Используйте тупые пинцеты, чтобы приподнять разъём аккумулятора, который закреплён лёгким клеем.

Скорее всего вы сможете повторно использовать клей для фиксации нового аккумулятора. Если нет, замените его двусторонней или заранее вырезанной клей‑лентой.

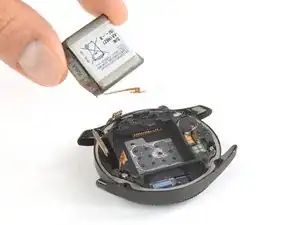

Снимите аккумулятор.
