Замена материнской платы Samsung Galaxy Watch Active2

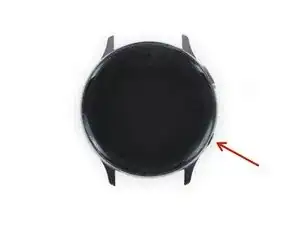

Выключите часы Galaxy Watch Active2, нажав и удерживая нижнюю кнопку около 3 секунд. Вы почувствуете короткую вибрацию.

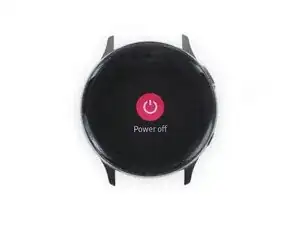

Когда на экране появится символ «Выключение питания», нажмите в центре экрана, чтобы выполнить выключение. Подтверждением будет более продолжительная вибрация.

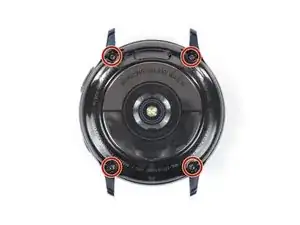

Используйте отвёртку Tri-point Y00, чтобы выкрутить четыре винта длиной 4 мм на задней крышке часов.

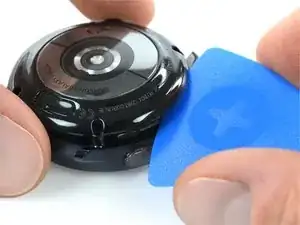

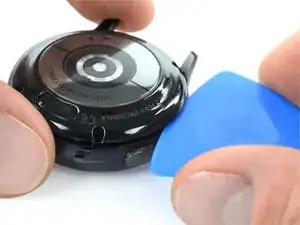

Вставьте лопатку между пластиковой задней крышкой и металлическим корпусом рядом с кнопками.

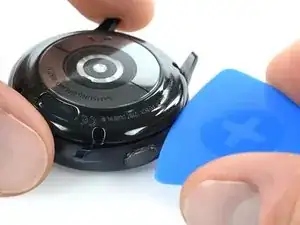

Заведите лопатку в зазор, чтобы разъединить заднюю крышку и корпус.

Пока не отделяйте заднюю крышку полностью. Она соединена кабелем с материнской платой.

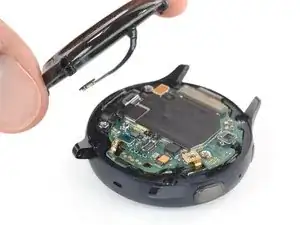

Осторожно поднимите заднюю крышку, чтобы получить доступ к разъёму датчика.

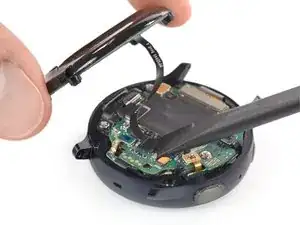

Используйте лопатку, чтобы отключить датчик от материнской платы.

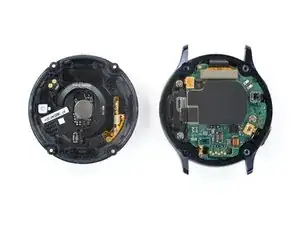

Снимите заднюю крышку.

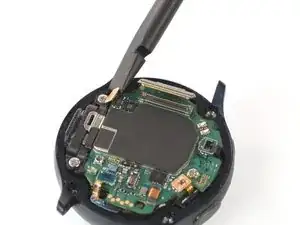

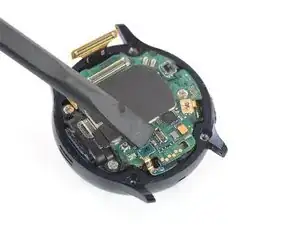

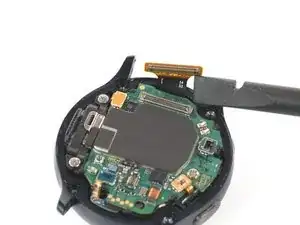

Используйте лопатку, чтобы отключить дисплей и динамик.

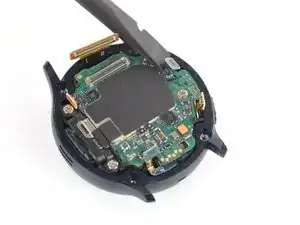

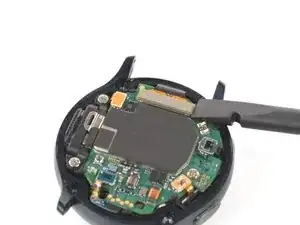

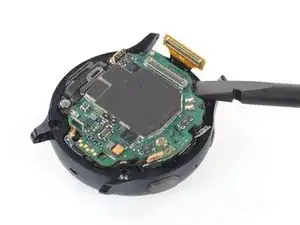

Используйте лопатку, чтобы отключить барометрический датчик, кнопки и микрофон.

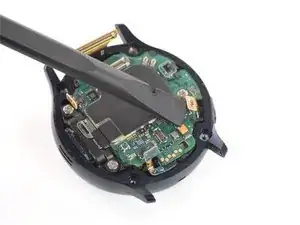

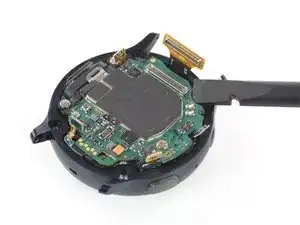

Поместите лопатку под материнскую плату в правом верхнем углу рядом с разъёмом дисплея.

Аккуратно проверните и подденьте лопаткой, чтобы ослабить основной блок.

Если у Вас возникли трудности, просмотрите комментарии ниже этого и следующего шагов.

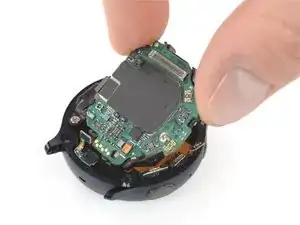

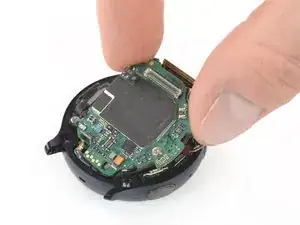

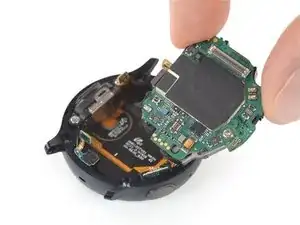

Возьмите основной блок и аккуратно выдвиньте его из-под кабелей.

Извлеките основной блок.

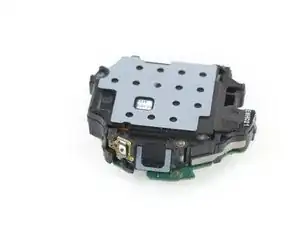

Переверните основной блок так, чтобы материнская плата оказалась вниз.

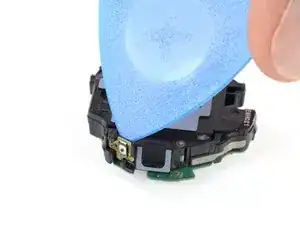

Используйте кончик лопатки, чтобы снять верхнюю кнопку с пластиковой рамы.

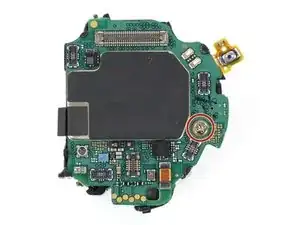

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 4,4 мм, фиксирующий материнскую плату.

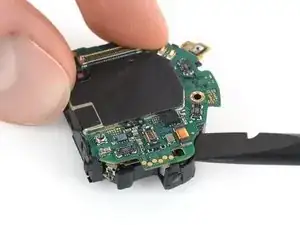

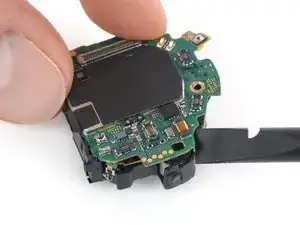

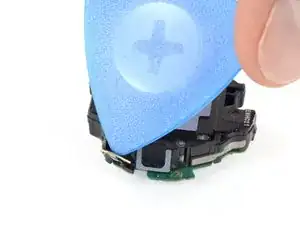

Поместите плоский конец лопатки между материнской платой и пластиковой рамой вблизи медной катушки в правом нижнем углу.

Поверните лопатку, чтобы освободить материнскую плату от пластиковых фиксаторов.

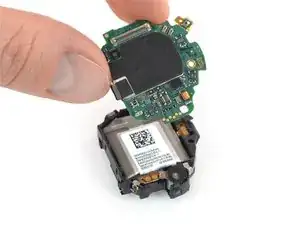

Сдвиньте материнскую плату из-под оставшихся пластиковых фиксаторов, чтобы извлечь её.
