Замена экрана Samsung Watch Active

Выключите Galaxy Watch Active, нажимая и удерживая нижнюю кнопку примерно 3 секунды. Вы почувствуете короткую вибрацию.

Когда появится символ «Выключение питания», нажмите в центр экрана, чтобы завершить выключение. Для подтверждения вы почувствуете более длинную вибрацию.

Используйте трёхзубую отвёртку Y00, чтобы выкрутить четыре винта длиной 4 мм на задней панели часов.

Вставьте монтажный инструмент между пластиковой задней крышкой и металлическим корпусом рядом с кнопками.

Продвиньте наконечник монтажного инструмента в щель, чтобы отделить заднюю крышку от корпуса.

Не снимайте заднюю крышку полностью. Она соединена кабелем с материнской платой.

Осторожно приподнимите заднюю крышку примерно на 2 см, чтобы получить доступ к разъёму сенсорного блока рядом с двумя кнопками.

Используйте лопатку, чтобы отсоединить сенсорный блок от материнской платы.

Снимите заднюю крышку.

Используйте лопатку, чтобы отсоединить сборку дисплея, а также микрофон и блок барометрического датчика.

Используйте монтажную пластину, чтобы отогнуть тонкую ленту, принадлежащую микрофонному модулю.

При повторной сборке убедитесь, что эта лента правильно приклеена к материнской плате, прижав её плоским концом лопатки.

Вставьте монтажную пластину в нижнем правом углу между материнской платой и рамкой, чтобы приподнять основную сборку.

Вынимите и удалите основную сборку.

Используйте лопатку, чтобы ослабить микрофон, который приклеен к рамке слабым клеем.

Используйте лопатку, чтобы поднять барометрический датчик и вынуть его из гнезда в рамке.

Осторожно извлеките микрофон и блок барометрического датчика из рамки.

Подготовьте iOpener и приложите его к экрану на две минуты, чтобы ослабить клей под ним.

Также можно использовать фен, тепловую пушку или нагревательную пластину.

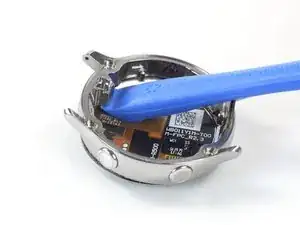

Вставьте монтажный инструмент под рамку в месте, где находился сенсорный блок.

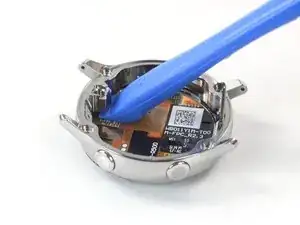

Подденьте вверх, чтобы отделить экран от рамки.

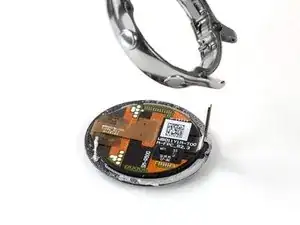

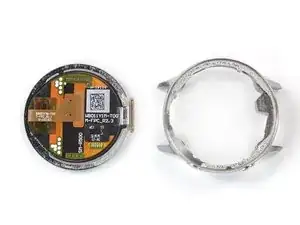

Используйте пальцы, чтобы оторвать рамку от оставшегося клея экрана.

Удалите оставшийся клей с рамки с помощью изопропилового спирта (>90%) перед установкой нового экрана.
