Замена материнской платы Xiaomi Mi Watch 2021

Открытие Mi Watch нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения до выполнения следующих шагов или избегайте контакта с жидкостями, если вы собираете часы без замены уплотнений.

Перед началом разборки выключите часы.

Снимите четыре винта Torx T3 длиной 3,2 мм на задней крышке часов.

Отвёртка T3 плотно сидит в этих винтах и может потребовать дополнительного нажатия вниз при откручивании. Отвёртка T2 тоже подходит, но существует риск сорвать шлицы винтов.

Вставьте плоский конец лопатки в отверстие динамика на верхнем крае задней сборки корпуса.

Подожмите лопаткой вверх, чтобы создать небольшой зазор между задней частью корпуса и корпусом часов.

Вставьте лопатку в зазор и приподнимите заднюю часть корпуса.

Работайте только краем лопатки и не вставляйте её глубже 3 мм.

Поддерживайте заднюю часть корпуса пальцем, чтобы она не выскочила резко и не повредила гибкий шлейф.

Не пытайтесь полностью снять заднюю часть корпуса — она всё ещё соединена с материнской платой тонким гибким шлейфом.

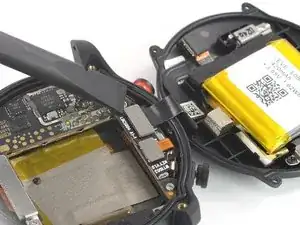

Осторожно отогните заднюю часть корпуса, сложив её в сторону с кнопками часов.

Избегайте натяжения гибкого шлейфа во время этой операции.

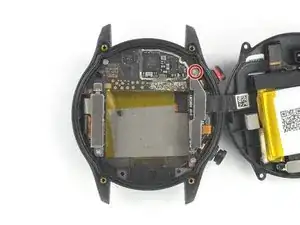

Снимите винт Phillips длиной 2,7 мм, фиксирующий металлическую скобу в верхнем правом углу часов.

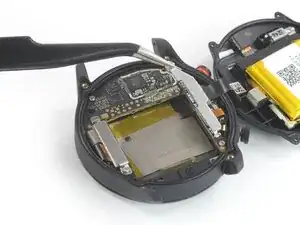

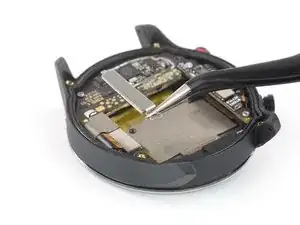

Используйте пинцет, чтобы отжать металлическую скобу и снять её.

При сборке убедитесь, что скоба защёлкнулась.

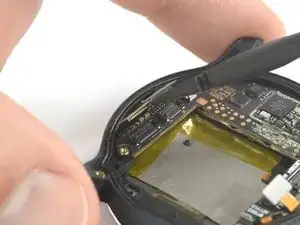

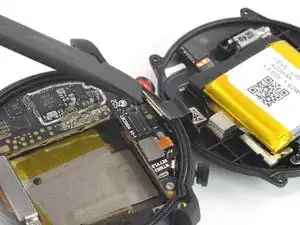

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъём гибкого шлейфа задней части корпуса от материнской платы.

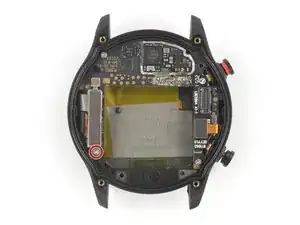

Снимите винт Phillips длиной 2,7 мм, фиксирующий металлическую скобу в нижнем левом углу часов.

Используйте пинцет, чтобы отжать маленький зацеп в верхней части металлической скобы и снять её.

При сборке убедитесь, что скоба защёлкнулась.

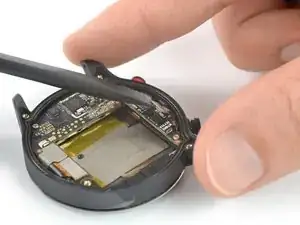

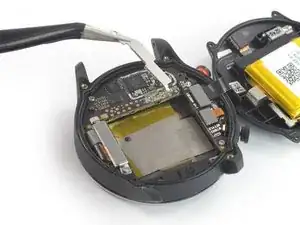

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъём гибкого шлейфа кнопок часов.

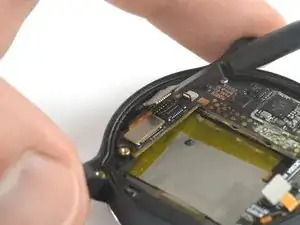

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъёмы гибких шлейфов экрана и цифроизмерителя.

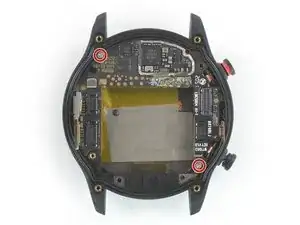

Снимите два винта Phillips длиной 2,7 мм, фиксирующие материнскую плату.

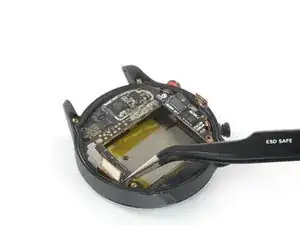

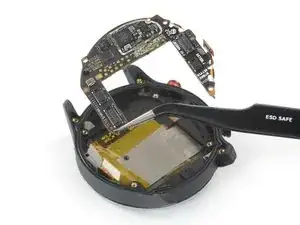

Используйте пинцет, чтобы поднять материнскую плату и вынуть её из корпуса часов.

Избегайте повреждения окружающих гибких шлейфов во время этой операции.
