Замена материнской платы Polar V800

В данной инструкции браслет Polar V800 снят для лучшего обзора задней панели. Если это удобно, снимите браслет. Перед этим воспользуйтесь инструкцией Замена браслета часов.

Перед продолжением убедитесь, что спортивные часы Polar V800 выключены.

Открутите восемь винтов длиной 7,4 мм на задней панели часов с помощью отвёртки с битой T5.

Аккуратно отделите корпус часов от задней панели.

После снятия винтов корпус должен легко разъединиться. Если возникают трудности при отделении корпуса и задней крышки, используйте лопатку, чтобы аккуратно разъединить заднюю панель и корпус с кнопками и защитой экрана.

Уплотнитель водонепроницаемости — это красная резиновая лента, окружающая дисплей часов.

Снимите уплотнитель водонепроницаемости.

При сборке установите красный уплотнитель в паз вокруг стекла дисплея на основном корпусе часов, чтобы обеспечить герметичность соединения.

Хотя это и не обязательно, замена дисплея по инструкции Замена дисплея Polar V800 может облегчить снятие материнской платы.

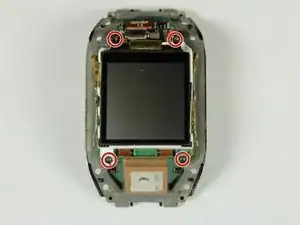

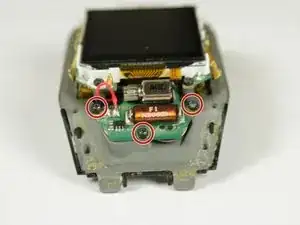

Открутите девять винтов длиной 4,0 мм с помощью отвёртки с битой T5.

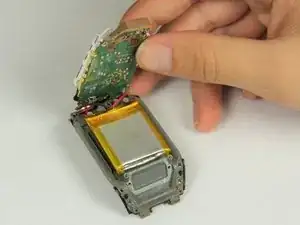

После снятия всех винтов приподнимите материнскую плату, чтобы получить доступ к батарее, расположенной под ней.

Красный и чёрный провода соединяют материнскую плату с батареей.

Батарея приклеена к задней части корпуса. Для её отсоединения может потребоваться усилие.

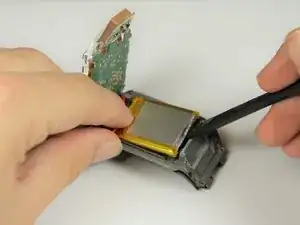

Используйте лопатку, чтобы отсоединить батарею от задней стенки корпуса часов.

Если батарея вздулась, будьте особенно осторожны при её удалении. При повреждении корпуса батарею опасно держать голыми руками. Внутреннее содержимое батареи представляет опасность.

Аккуратно потяните провода, чтобы отсоединить их от паяных контактов и корпуса часов.

Если провода не отсоединяются легко, необходимо распаять соединения. Более подробные сведения можно найти в руководстве Как паять и распаивать соединения.

Для подключения проводов к паяным контактам необходимо припаять их. Подробнее об этом — в руководстве, приведённом выше.
