Замена батарейки в аналоговом модуле часов Martian Victory
В этом руководстве показано, как заменить аналоговую батарею в часах Martian Victory.
Крайне важно предупредить пользователей о необходимости использовать подходящий инструмент для работы. Металлические лопатки и отвертки могут повредить деликатные внутренние компоненты и проколоть незащищённую батарею, что может привести к возгоранию. При работе с электроникой важно выбирать инструменты, защищённые от электростатического разряда, чтобы избежать случайного повреждения устройства. Металлическая лопатка полезна, когда требуется большая сила поддёма, но по возможности следует использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.
Шаг 1
Открутите четыре плоские винта длиной 3,4 мм
Шаг 2
Осторожно снимите заднюю крышку часов. Вы увидите литиевую батарею и резиновое уплотнение, прикреплённые к крышке.
Шаг 3
Если литиевая батарея не подлежит замене, перейдите на два шага ниже.
Используя пластиковый инструмент для снятия, подденьте батарею от монтажной панели. Батарея просто приклеена.
Шаг 5
Используйте отвертку PH00, чтобы удалить два винта с крестообразной шлицем длиной 2,4 мм.
Шаг 6
Используйте лопатку или пинцет, чтобы снять белую наклейку, закрывающую винт с крестообразной шлицем.
Шаг 7
Используйте отвертку PH00, чтобы удалить винт с крестообразной шлицем длиной 5,2 мм
Шаг 8
Используйте антистатический пинцет, чтобы снять золотой ленточный кабель.
Это откроет доступ ко второму винту с крестообразной шлицем длиной 5,2 мм, который можно удалить отверткой PH00.
Шаг 9

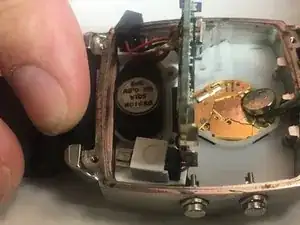

Используйте лопатку, чтобы осторожно поддеть материнскую плату в направлении верхней части часов, в сторону позиции «12 часов», чтобы ослабить плату.
Теперь вы можете получить доступ к деталям и элементам в нижней части и под материнской платой.
Шаг 10
Используйте лопатку, чтобы поднять батарею из заднего корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
