Замена аккумулятора Polar V800

В этом руководстве браслет часов Polar V800 снят для наглядного обзора задней панели. Если это удобно, вы можете снять ремешок. Для инструкций по снятию обратитесь к руководству Замена ремешка часов.

Перед продолжением убедитесь, что спортивные часы Polar V800 выключены.

Снимите восемь винтов длиной 7,4 миллиметра на задней панели часов с помощью отвёртки с типом наконечника T5 и динамометрической отвёртки.

Осторожно отделите корпус часов от задней панели.

После снятия винтов корпус должен легко разойтись. Если при разделении корпуса и задней крышки возникают трудности, используйте лопатку, чтобы аккуратно поддеть заднюю панель и кожух кнопок и защиту экрана.

Герметизирующее уплотнение — это красная эластичная лента, окружающая дисплей часов.

Снимите герметизирующее уплотнение.

При сборке выровняйте красное уплотнение в канавке вокруг стекла на основном корпусе часов, чтобы обеспечить водонепроницаемость.

Хотя это не обязательно, предварительное выполнение Замены дисплея Polar V800 может облегчить снятие материнской платы.

Снимите девять винтов длиной 4,0 миллиметра с помощью отвёртки с типом наконечника T5 и динамометрической отвёртки.

После удаления всех винтов приподнимите материнскую плату, чтобы открыть аккумулятор, расположенный под ней.

Между материнской платой и аккумулятором должны проходить красный и чёрный провода.

Аккумулятор приклеен к задней части часов. Для отделения аккумулятора от клеевого шва может потребоваться усилие.

Используйте лопатку, чтобы поддеть аккумулятор и оторвать его от задней части часов.

Если аккумулятор разбух, действуйте очень осторожно при его удалении. Если оболочка повреждена, обращаться с аккумулятором голыми руками небезопасно. Содержимое аккумулятора является опасным.

Осторожно потяните провода от паянных соединений, чтобы отключить их от корпуса часов.

Если провода не отсоединяются легко, возможно, потребуется выпаять соединения. Дополнительную помощь по пайке смотрите в руководстве Как паять и выпаивать соединения.

Для повторного подключения проводов их необходимо припаять. См. руководство по ссылке выше для получения подробных инструкций.

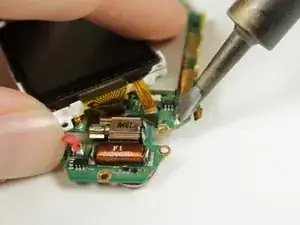

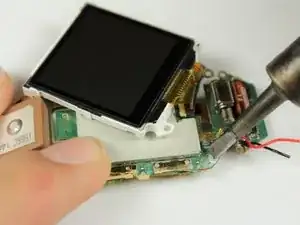

Чтобы снять аккумулятор, выпаяйте чёрный и красный провода, соединяющие аккумулятор с материнской платой, и извлеките аккумулятор. Для дополнительной помощи см. руководство Как паять и выпаивать соединения.
