Замена разъёма micro-USB на часах Polar M400

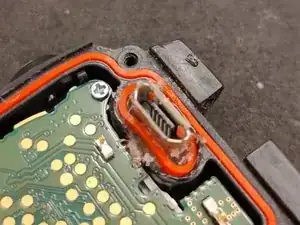

Ваши часы Polar M400 больше не заряжаются? Разъём micro-USB заржавел? Вы не хотите платить целых 20€ (+ доставка) за новый разъём от Polar? Не боитесь пайки и термофена? Если да, то вы попали по адресу!
Шаг 1
Следуйте инструкции по замене экрана, чтобы разобрать часы.

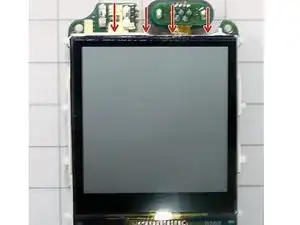

Осторожно поднимите экран с платы.

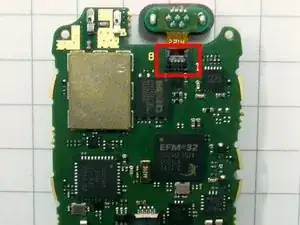

Отключите гибкую плату USB от основной платы. Сохраните красную резиновую прокладку разъёма USB для дальнейшего использования.
Шаг 2

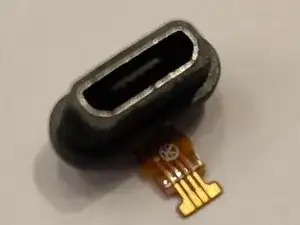

Используйте инструмент вроде приспособления для помощи, чтобы удерживать часть разъёма USB.
С помощью термофена направьте горячий воздух под плату.
Когда припой растает, дайте разъёму хороший удар, чтобы плата освободилась.
Шаг 3

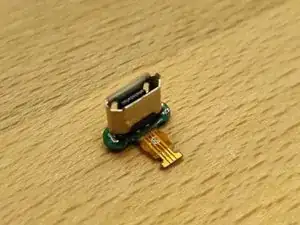

Установите новый разъём USB на плоскую поверхность так, чтобы его контакты были наверху.
Положите плату сверху на контакты, чтобы открытые медные дорожки на гибкой плате смотрели к плоской поверхности.
С помощью паяльника припаять плату, нагревая все площадки одновременно (насколько это возможно) и прилагая усилие, чтобы контакты разъёма USB проходили сквозь.
Шаг 4
Подключите гибкую плату обратно к основной плате.
Соберите часы остановившись перед тем, как закрутить крышку.
Добавьте горячий клей на основание разъёма USB, заполняя полость корпуса часов. Будьте осторожны, чтобы не залить горячий клей внутрь разъёма.

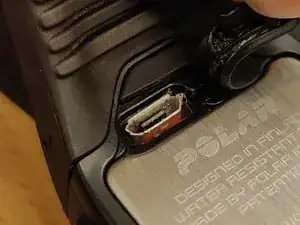

Пока клей ещё горячий, поставьте красную резиновую прокладку обратно сверху.
Закрутите крышку обратно.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
