Замена порта Micro-USB

Открутите четыре винта с плоской головкой 3,4 мм

Осторожно снимите заднюю крышку с часов. Вы заметите литиевую батарею и резиновое уплотнение, прикреплённые к задней крышке.

Если батарею менять не требуется, перейдите вниз на два шага.

Используя пластиковый монтажный инструмент, подденьте батарею от опорной пластины. Батарея приклеена к пластины.

Отпаять контакты батареи от материнской платы. Узнайте, как паять компоненты здесь!

Используйте отвёртку PH00, чтобы выкрутить два винта с крестообразной головкой 2,4 мм.

Используйте лопаточку или пинцет, чтобы снять белую наклейку, закрывающую винт с крестообразной головкой.

Используйте отвёртку PH00, чтобы выкрутить винт с крестообразной головкой 5,2 мм

Используйте антистатический пинцет, чтобы снять золотой ленточный кабель.

Это откроет второй винт с крестообразной головкой 5,2 мм, который можно удалить отвёрткой PH00.

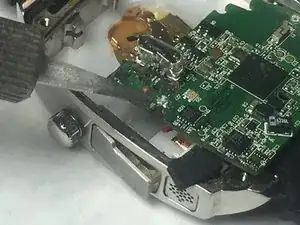

Используйте лопаточку, чтобы аккуратно поддеть материнскую плату в направлении к верхней части часов, в сторону позиции «12 часов», чтобы ослабить плату.

Теперь вы можете получить доступ к деталям и элементам внизу и под материнской платой.

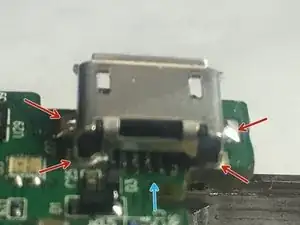

Найдите четыре основных точки пайки, отмеченные красным.

Учтите наличие пяти дополнительных припаянных контактов, отмеченных синей стрелкой.

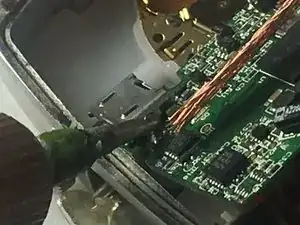

Начните отпаивать точки, указанные на предыдущем шаге.

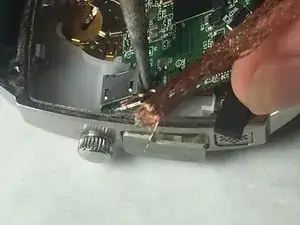

Используйте оплётку для удаления припоя.
