Замена барометра/альтиметра Polar V800
Если измерение барометра/альтиметра V800 начинает вести себя ненадежно, начните с рекомендаций Polar: калибровка, перезагрузка часов, очистка часов, очистка датчиков (см. видео), свяжитесь с командой поддержки Polar (они могут предоставить вам 30% скидку на новые часы, что может быть полезно, если вы повредите V800 :-).
Если эти шаги не решают проблему и, в частности, если:
- У вас зависают часы (только перезагрузка часов решает эту проблему) при попытке калибровки
- Высота не отображается
тогда датчик барометра может быть неисправен.
Осторожно, это не простая задача, вы можете сделать часы непригодными для использования.
Шаг 1
Разберите браслет и откройте часы (обратитесь к руководству по замене материнской платы Замена материнской платы Polar V800)
Шаг 2
Разберите материнскую плату (обратитесь к Замене материнской платы Polar V800)

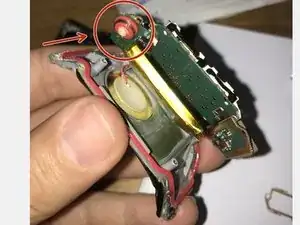

Барометр виден внутри красного круга на фотографии
Шаг 3

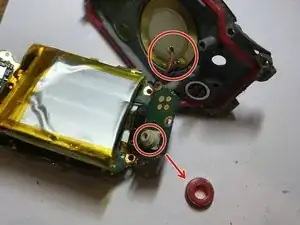

С помощью небольшого плоского отвертки или плоскогубцев снимите красное уплотнение вокруг барометрического датчика.
Датчик сильно приклеен и приварен к материнской плате. Будьте осторожны с микрокомпонентами, расположенными рядом, старайтесь не опираться на них при удалении уплотнения.

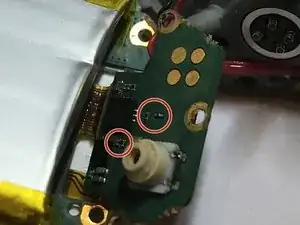

Отпаять или укоротить черные/красные провода, припаянные к корпусу.
Шаг 4
Синий точка указывает правильное положение/ориентацию компонента. Обратите внимание на положение этой точки перед удалением неисправного компонента.
Компонент ref MS580502BA01-50
Шаг 5

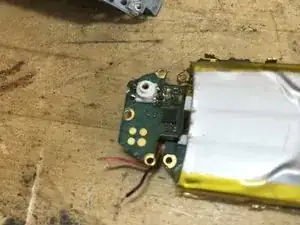

С помощью паяльника с температурой 350°C и оплетки для отпайки удалите как можно больше припоя. Затем попробуйте удалить компонент с помощью угловых плоскогубцев.

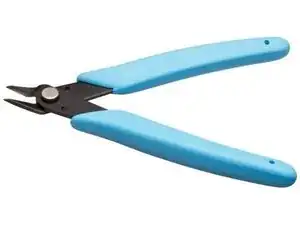

Скорее всего, компонент не выйдет (припой под ним + компонент приклеен к плате). Единственное решение, которое я нашел, - это нарезать компонент на кусочки с помощью мини-кусачек.

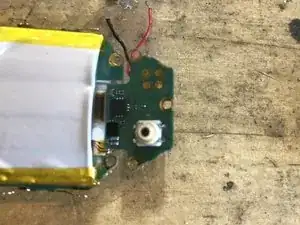

Цель - получить относительно чистую и ровную поверхность для установки нового компонента, сохраняя при этом места для пайки и не повредив соседние компоненты. Это самая сложная операция.
Шаг 6

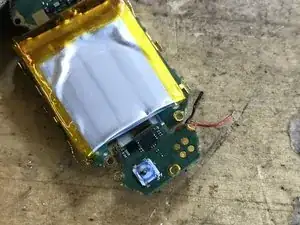

Нанесите ОЧЕНЬ МАЛЕНЬКУЮ каплю клея (не цианоакрилат, используйте клей, который затвердевает медленнее, например, эпоксидный, чтобы вы могли исправить неправильное положение компонента) в области установки компонента и установите его туда (обратите внимание на положение компонента так, чтобы синяя точка была на правильной позиции!)
Припаяйте 4 контакта тонким паяльником. Использование флюса, вероятно, поможет, так как припои очень маленькие.
Заключение
Следуйте инструкциям в обратном порядке для сборки устройства. Не забудьте заново припаять черные/красные провода к корпусу.
Перевод руководства с ifixit.com
