Замена батареи Fossil Q Marshal Gen 2
Это руководство по ремонту покажет, как заменить батарею в смарт‑часах Fossil Q Marshal Gen 2. Будьте осторожны, чтобы не повредить проводку и металлические контакты на ваших часах.
Шаг 1

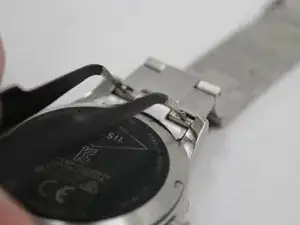

Сожмите фиксирующие штифты вместе, чтобы освободить ремешок от корпуса часов. Это можно сделать вручную или пинцетом.
Снимите ремешок с противоположной стороны корпуса часов.
Шаг 2

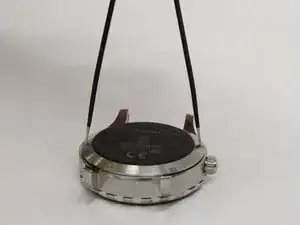

Захватите пинцетом выемки на задней крышке, затем открутите заднюю крышку (против часовой стрелки) от корпуса часов.
Для снятия этой задней крышки существует специальный инструмент; использование подходящего инструмента может уберечь заднюю часть часов от царапин, которые может оставить пинцет. Инструмент для задней крышки можно приобрести онлайн, также ювелир может помочь снять её за вас.
Шаг 3

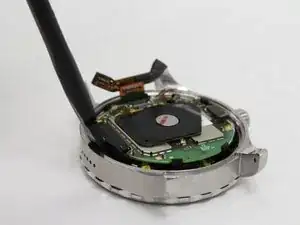

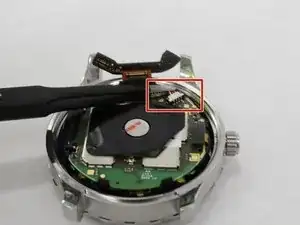

С помощью пинцета или лопатки или пальцами вытяните чёрный проводной разъём с материнской платы.

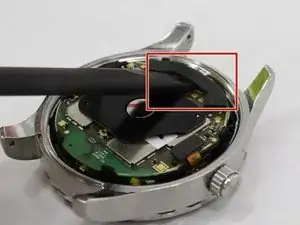

Используйте лопатку, чтобы снять оранжевый разъём с материнской платы.
Шаг 4

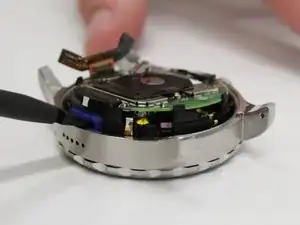

С помощью пинцета вытяните белый разъём батареи с материнской платы.
Шаг 5

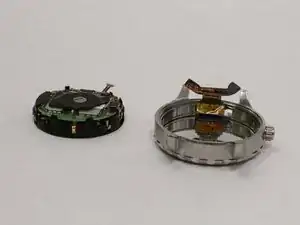

Внутренняя электроника теперь может быть вынута из часов как единый блок, при этом экран остаётся в корпусе часов.

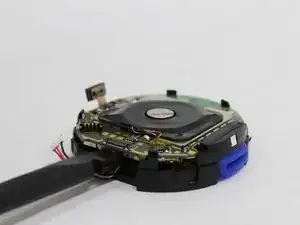

Подденьте плоским концом лопатки и приподнимите.
Шаг 6

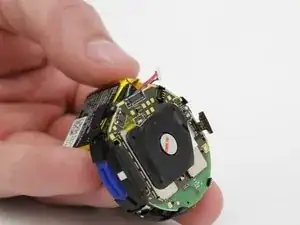

Батарея прикреплена к задней стороне материнской платы с помощью клейкой прокладки. Аккуратно отделяйте батарею от платы, следя за тем, чтобы не создавать чрезмерное напряжение на плате. Лучше всего отделять в месте, показанном на фото.
Шаг 7

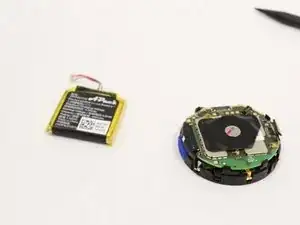

Извлеките батарею из пластикового корпуса.
Протяните провода через крупный вырез в пластиковом корпусе, чтобы полностью удалить её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
