Замена материнской платы Fossil Q Marshal Gen 2

Сожмите фиксирующие штифты вместе, чтобы освободить цепочку от корпуса часов. Это можно сделать вручную или с помощью пинцета.

Снимите цепочку с противоположной стороны корпуса часов.

Используйте пинцет, чтобы удерживать вырезы на задней крышке, затем открутите заднюю крышку (по часовой стрелке) от корпуса часов.

Существует специальный инструмент для снятия этой задней крышки, использование правильного инструмента поможет избежать царапин на задней части часов от пинцета. Инструмент для задней крышки можно приобрести в интернете, местный ювелир также может помочь с его снятием.

Используйте пинцет, лопатку или пальцы, чтобы извлечь черный проводной разъем с материнской платы.

Используйте лопатку, чтобы отсоединить оранжевый разъем от материнской платы.

Используйте пинцет, чтобы извлечь белый разъем батареи с материнской платы.

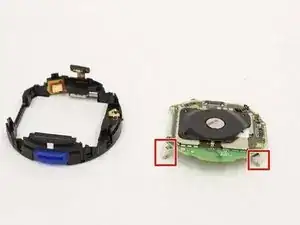

Теперь внутреннюю электронику можно извлечь из часов в сборе, оставляя экран в корпусе часов.

Возьмите плоский конец лопатки и приподнимите его.

Батарея прикреплена к задней части материнской платы с помощью клейкой подложки. Аккуратно отделите батарею от платы, стараясь не создавать слишком большое напряжение на плате. Это лучше всего делать в указанном месте.

Снимите батарею из пластикового корпуса.

Пропустите провода через большое отверстие в пластиковом корпусе для полного извлечения.
