Замена материнской платы Garmin Vivoactive

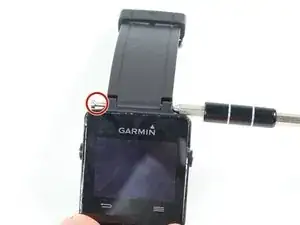

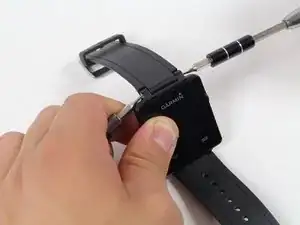

Держите металлическую отвертку с битой Torx T5 в доминирующей руке.

Держите резиновую отвертку с битой Torx T6 в другой руке.

Удерживая резиновую отвертку на месте, одновременно выкрутите штифт (против часовой стрелки) металлической отверткой в доминирующей руке.

После удаления винта 1 мм вставьте металлическую отвертку в то же отверстие.

Осторожно вытолкните штифт ремешка. Он начнёт выступать с другого конца.

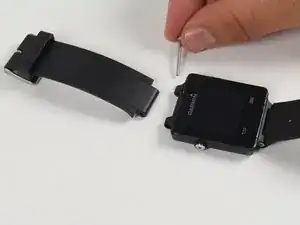

Схватите выступающий штифт пальцами и сдвиньте его. Ремешок должен отсоединиться от устройства.

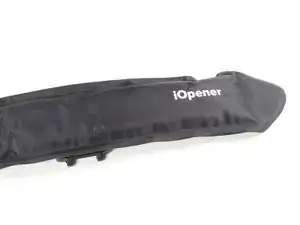

Поместите нагретый iOpener на дисплей, чтобы ослабить клей.

Через примерно минуту iOpener можно удалить.

Для более подробных инструкций по использованию iOpener обратитесь к руководству iOpener.

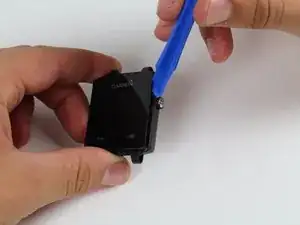

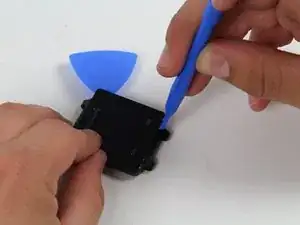

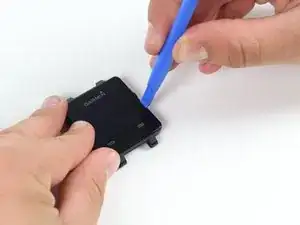

Вставьте синий пластиковый инструмент для открытия между экраном и пластиковым корпусом часов и медленно приподнимите одну сторону экрана.

Когда первая сторона освободится, задвиньте синюю лопатку между экраном и корпусом часов с той стороны.

Одним проходом обойдите периметр экрана, чтобы разорвать клеевое соединение по всем четырём сторонам.

Вставляйте как можно меньше, чтобы не повредить внутренние компоненты.

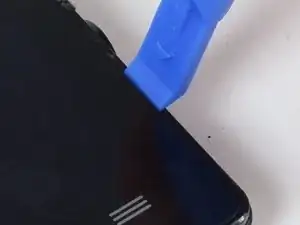

Используйте синий пластиковый инструмент, чтобы приподнять сторону стекла. Поднимите до такого уровня, чтобы в зазор поместился ноготь.

Проделайте то же с противоположной стороны устройства, пока не получите хороший захват экрана.

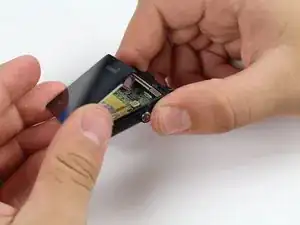

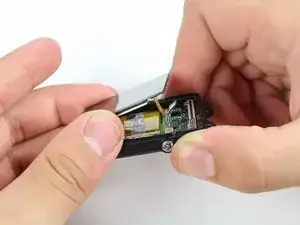

Захватите экран аккуратно за две его стороны.

Медленно поднимите экран с корпуса. Разделяйте их лишь настолько, чтобы не повредить соединение с материнской платой.

Отсоедините оранжевую ленту, соединяющую экран с материнской платой, аккуратно приподняв её пластиковым инструментом.

После выполнения этого шага экран должен быть полностью отделён от остальной части устройства.

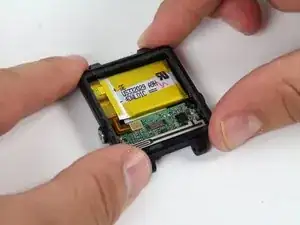

Следуйте предыдущим руководствам, пока не обнажите батарею, как показано.

Начните с удаления разъёма батареи.

Не используйте металлические предметы и не пытайтесь снять этот разъём пальцами. Это может привести к травмам или повреждению электрических компонентов.

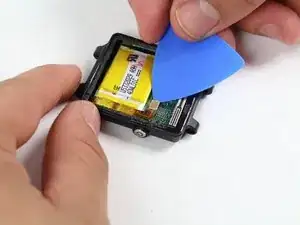

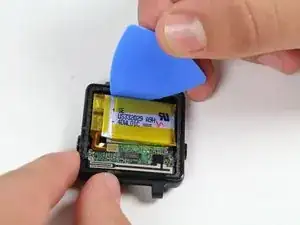

Используйте пластиковую лопатку, чтобы аккуратно выпрямить батарею, как показано.

Батарея — литий-полимерная, соблюдайте правила безопасного обращения и НЕ деформируйте её при извлечении.

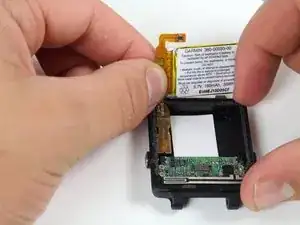

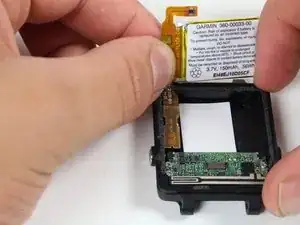

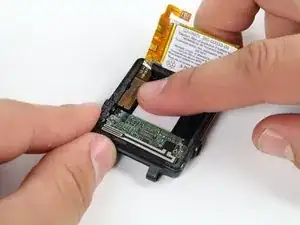

Когда батарея освободится в корпусе, поверните её, чтобы открыть прикреплённый контакт.

Осторожно приподнимите прикреплённый контакт ногтем.

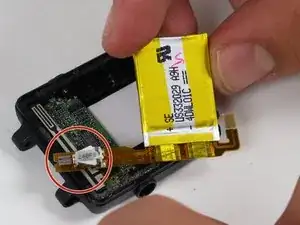

Сохраните вибромотор, обведённый красным, так как может потребоваться его припаять к новой батарее при последующей установке.

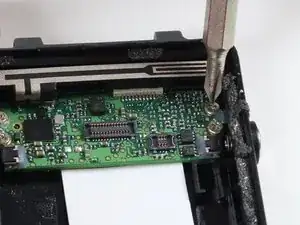

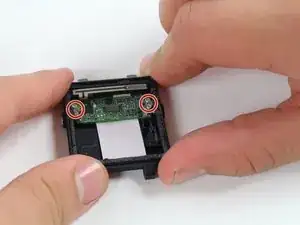

Удалите четыре винта 2.4 мм крестовой отверткой PH00.

Старайтесь не повредить ближайшие компоненты материнской платы отверткой.

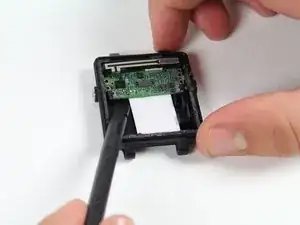

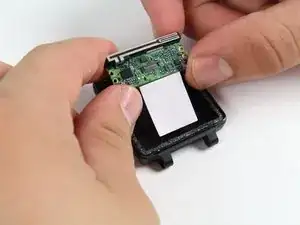

Используйте лопатку, чтобы приподнять плату из корпуса.

Вставляйте лопатку минимально глубоко под плату, поскольку под ней расположены компоненты.

Пошевелите видимую сторону платы с каждого конца, пока она не выйдет из зацепления.

При удалении и обращении с платой соблюдайте меры защиты от электростатического разряда.

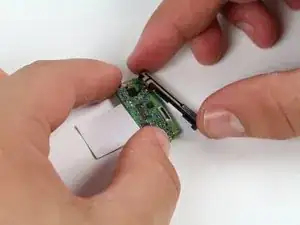

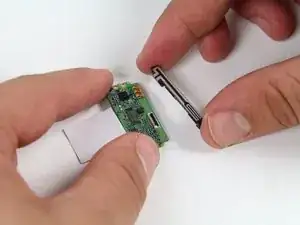

Снимите GPS-антенну, сдвинув её с платы.

Следите за антенной и установите её на новую плату при замене.
