Замена корпуса Garmin Vívoactive 4
Замена корпуса Garmin Vívoactive 4 (M/N: 03618) — достаточно длительная процедура, требующая нескольких инструментов.
Вам может понадобиться заменить корпус часов, если повреждён датчик сердечного ритма, если браслет ненадёжно фиксируется на корпусе, или если корпус в целом повреждён (см. разделы «Неисправности датчиков, вызывающие разряд батареи», «Сам датчик сердечного ритма повреждён», «Корпус для ремешка повреждён» в нашем руководстве по устранению неполадок Vívoactive 4).
Для этого руководства требуется использование теплового пистолета и iOpener. См. статьи Как использовать тепловой пистолет для размягчения клея и Инструкции по iOpener для инструкций и мер безопасности.
Шаг 1
Переверните часы задней стороной вверх, чтобы открыть штыри крепления ремешка.
Шаг 2
Подденьте ногтем или наконечником медиатора (spudger) небольшой металлический штифт ремешка.
Нажмите на штифт, чтобы освободить ремешок от петли.
Оттяните ремешок от корпуса, чтобы отсоединить его.
Ремешок не отойдёт, если штифт не будет полностью сдвинут.
Шаг 3
После снятия обоих ремешков можно установить новый заменяющий ремешок.
Шаг 4
Используйте тепловой пистолет, чтобы ослабить клей под экраном; для разогрева клея потребуется примерно 5–10 минут.
Обращайтесь с часами осторожно, чтобы не обжечься после нагрева. Повторно ознакомьтесь с руководством Как использовать тепловой пистолет для размягчения клея.
Шаг 5
Вставьте тонкий инструмент для открытия или iFixit Jimmy в зазор между экраном и корпусом часов.
Подденьте экран и снимите его с устройства.
Под экраном находится шлейф, который необходимо отключить — следите, чтобы не порвать его.
Работайте быстро, чтобы клей слишком сильно не охладился.
Шаг 6
Аккуратно отключите оба кабеля от платы, поддев край коннектора наконечником медиатора и отгибая коннектор прямо вверх из его гнезда.
Шаг 7
Снимите экран.
Шаг 8

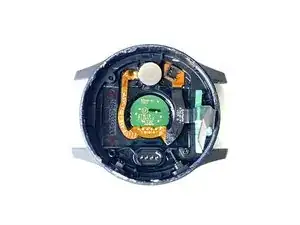

Осторожно снимите ленту, фиксирующую плату.
Шаг 9
Подденьте край коннектора наконечником медиатора и отогните коннектор прямо вверх из гнезда, чтобы отключить аккумулятор от платы.
Делайте это аккуратно, чтобы не порвать кабель.
Шаг 10
Отверткой Phillips #00 выкрутите винт 3,2 мм на плате.
Отверткой Phillips #00 выкрутите винт 4,8 мм на плате.
Шаг 11
Потяните кабель аккумулятора вверх, чтобы освободить плату.
Аккуратно извлеките плату из гнезда.
Плата может застрять под корпусом из‑за защёлок по краю.
Шаг 12
Используя заострённый наконечник медиатора, аккуратно надавите по обе стороны разъёма аккумулятора, чтобы отключить аккумулятор от платы.
Шаг 13
Подденьте аккумулятор медиатором и выпрямите его из корпуса.
Будьте осторожны, чтобы не повредить окружающие компоненты.
Аккумулятор приклеен. Используйте iOpener, если удалить аккумулятор медиатором самостоятельно слишком трудно.
Шаг 14
Отсюда остаётся только сам корпус.
Замените старый корпус часов на новый.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
