Замена блока аккумулятора Huawei Watch 2
Используйте это руководство для замены изношенного или неработающего блока аккумулятора в вашем Huawei Watch 2.
Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой Huawei Watch 2. Это снижает риск опасного теплового события, если батарея будет случайно повреждена во время ремонта.
Примечание: если аккумулятор вздут, примите соответствующие меры предосторожности.
Примечание: в этом руководстве показана замена блока аккумулятора. Однако, если вы хотите заменить только сам аккумулятор, это другая процедура, и вы можете найти соответствующее руководство по аккумулятору здесь. Убедитесь, что у вас есть правильная деталь перед началом выполнения этого руководства.
Вам понадобятся новые клейкие ленты для повторного закрепления компонентов при сборке устройства.
Если рамка деформирована, важно заменить её, чтобы новый экран правильно устанавливался и не подвергался повреждению из‑за неравномерного давления.
Шаг 1
Перед началом ремонта отключите часы от зарядного устройства и полностью выключите их.
При необходимости можете снять или прикрепить ремешок для лучшего контроля при выполнении ремонта.
Шаг 2
Удалите четыре винта Torx T2 (длина 4.5 мм).
Шаг 3
С помощью пинцета снимите четыре пластиковые заглушки, расположенные рядом с держателями ремешка.
Шаг 4
Вставьте инструмент для открытия в зазор между задней крышкой и корпусом часов в нижней кромке задней крышки.
Используйте инструмент для открытия, чтобы приподнять заднюю крышку Huawei Watch 2.
Не снимайте заднюю крышку полностью — она всё ещё подключена к плате.
Шаг 5
Осторожно отведите сборку задней крышки в сторону, противоположную двум коронкам часов.
Шаг 6
Удалите винт Phillips #00 (длина 1.8 мм).
Шаг 7
Гибкий кабель датчика сердечного ритма прикреплён к металлическому экрану, который закрывает разъём аккумулятора. Чтобы не повредить гибкий кабель, держите металлический экран за нижний край, где находился винт Phillips.

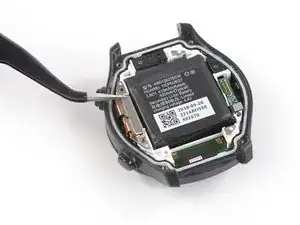

С помощью пинцета аккуратно снимите металлический экран.
Снимите сборку задней крышки.
Шаг 8

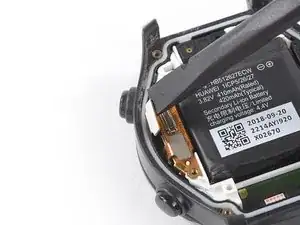

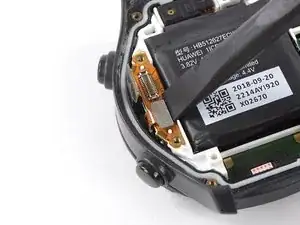

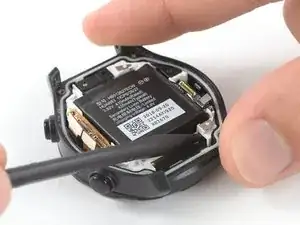

Используйте плоский конец лопатки, чтобы приподнять и отключить гибкий кабель аккумулятора.
Шаг 9
Удалите два винта Phillips #00 (длина 1.8 мм).
Шаг 10

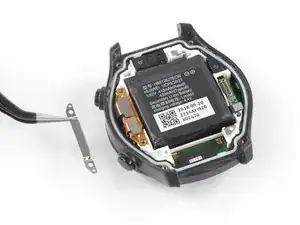

С помощью пинцета снимите металлический экран, закрывающий гибкие кабели дисплея и дигитайзера.
Шаг 11

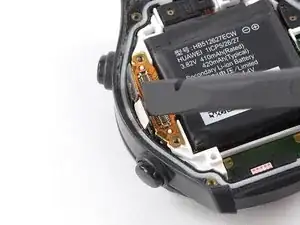

Используйте плоский конец лопатки, чтобы приподнять и отключить гибкий кабель дигитайзера.
Шаг 12

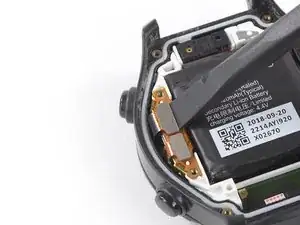

Используйте плоский конец лопатки, чтобы приподнять и отключить гибкий кабель дисплея.
Шаг 13
Избегайте повреждения резисторов на верхней стороне материнской платы в ходе следующей процедуры снятия.
Материнская плата и блок аккумулятора удерживаются двумя винтами в нижней части материнской платы. Для замены блока аккумулятора нужно выпреть весь блок из рамки часов.

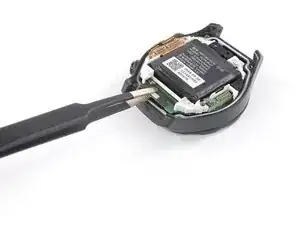

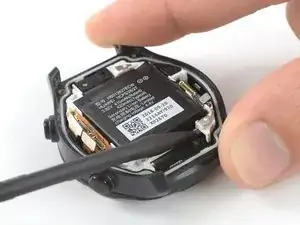

Вставьте заострённый конец лопатки в выемку в правом нижнем углу белой рамки аккумулятора.
С помощью лопатки приподнимите правый угол сборки, состоящей из аккумулятора и материнской платы.
Шаг 14

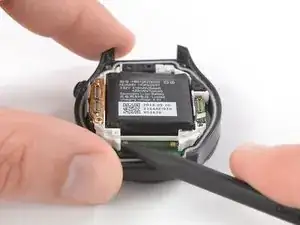

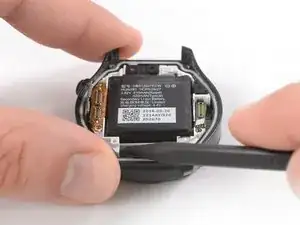

Вставьте заострённый конец лопатки в выемку в левом нижнем углу белой рамки аккумулятора.
С помощью лопатки приподнимите левый угол сборки, состоящей из аккумулятора и материнской платы.
Шаг 15
С помощью пинцета снимите сборку аккумулятора и материнской платы.
Шаг 16

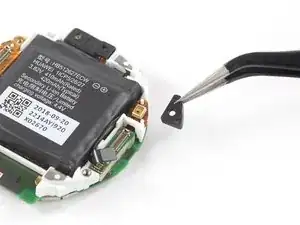

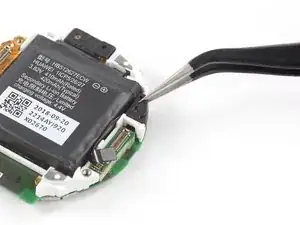

С помощью пинцета снимите чёрную резиновую прокладку с микрофона рядом с верхним правым углом аккумулятора.
Шаг 17

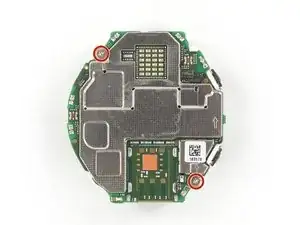

Удалите два винта Phillips (длина 1.8 мм) с нижней части материнской платы.
Шаг 18

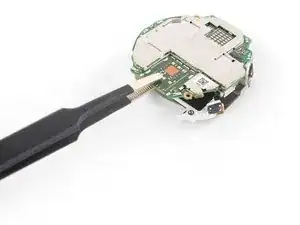

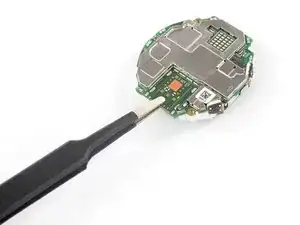

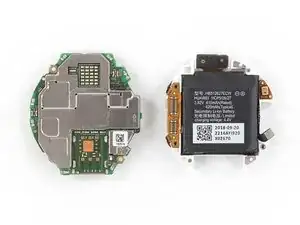

С помощью пинцета извлеките материнскую плату из сборки аккумулятора.
На этом этапе при сборке убедитесь, что гибкий кабель на нижней стороне сборки аккумулятора подключён к материнской плате.
Шаг 19
Перед сборкой проверьте новую деталь на наличие компонентов, которые могут потребовать переноса со старой.
Заключение
Чтобы собрать Huawei Watch 2, выполните эти инструкции в обратном порядке.
Если возможно, включите Huawei Watch 2 и протестируйте ремонт перед повторным запечатыванием.
Для оптимальной работы откалибруйте недавно установленную батарею: зарядите её до 100% и продолжайте заряжать ещё как минимум 2 часа. Затем используйте устройство до полного отключения из‑за разряда. Наконец, зарядите его непрерывно до 100%.
Отнесите электронные отходы в перерабатывающую организацию с сертификацией R2 или e‑Stewards.
Ремонт не удался? Обратитесь к сообществу Answers за помощью по поиску и устранению неполадок.
