Замена кнопки Garmin Vívoactive 4
Замена кнопок на Garmin Vívoactive 4 (M/N: 03618) — сложная процедура, требующая нескольких последовательных шагов и инструментов.
Если кнопки на Вашем Garmin Vívoactive 4 кажутся неотзывчивыми и не работают корректно, рекомендуется заменить весь корпус, так как кнопки идут в комплекте с новым корпусом.
Тем не менее, это руководство проведёт Вас через шаги, необходимые для замены кнопок на часах Garmin Vívoactive 4.
Для этого руководства потребуется фен и iOpener. Смотрите статьи How to Use a Heat Gun to Soften Adhesive и iOpener Instructions для инструкций и мер безопасности.
Шаг 1
Переверните часы на заднюю сторону, чтобы открыть штифты крепления ремешка.
Шаг 2
Подденьте ногтем или остриём лопатки маленький металлический штифт ремешка.
Нажмите на штифт, чтобы освободить ремешок от петли.
Оттяните ремешок от часов, чтобы отсоединить его.
Ремешок не отойдёт, если штифт не будет полностью вдавлен.
Шаг 3
После снятия обоих ремешков можно установить новый заменяющий ремешок.
Шаг 4
Используйте фен, чтобы разогреть клей под экраном; на ослабление клея уйдёт примерно 5–10 минут.
Обращайтесь с часами осторожно, чтобы не обжечься после нагрева. Ознакомьтесь с руководством How to Use a Heat Gun to Soften Adhesive.
Шаг 5
Заведите тонкий инструмент для вскрытия или iFixit Jimmy в шов между экраном и корпусом часов.
Подденьте и снимите экран с устройства.
Под экраном находится кабель, который нужно отсоединить — будьте осторожны, чтобы не порвать его.
Работайте быстро, чтобы клей не успел слишком сильно остыть.
Шаг 6
Осторожно отсоедините оба кабеля от платы, поместив кончик лопатки под край разъёма и поддев разъём, поднимая его прямо вверх из гнезда.
Шаг 7
Снимите экран.
Шаг 8
Осторожно оторвите ленту, фиксирующую плату.
Шаг 9
Поместите кончик лопатки под край разъёма и подденьте разъём, поднимая его прямо вверх из гнезда, чтобы отсоединить батарею от платы.
Делайте это аккуратно, чтобы не порвать кабель.
Шаг 10
Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт длиной 3,2 мм на плате.
Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт длиной 4,8 мм на плате.
Шаг 11
Подтяните кабель батареи, чтобы освободить плату.
Аккуратно извлеките плату из гнезда.
Плата может зацепиться за корпус из‑за зажимов по краю.
Шаг 12
Используйте острую часть лопатки, чтобы аккуратно нажать с каждой стороны разъёма батареи и отключить батарею от платы.
Шаг 13
С помощью лопатки подденьте аккумулятор и извлеките его из корпуса.
Осторожно, чтобы не повредить окружающие компоненты.
Аккумулятор приклеен. Используйте iOpener, если удалить аккумулятор с помощью лопатки затруднительно.
Шаг 14

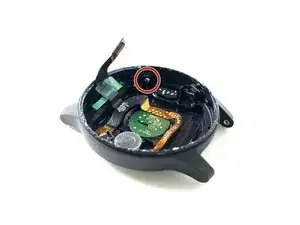

Заведите лопатки или iFixit Jimmy между фиксирующим кольцом кнопки и корпусом часов.
Аккуратно подденьте фиксирующее кольцо и снимите его с кнопки.
Удалите кнопку и её компоненты из корпуса часов.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
