Замена аккумулятора Garmin Vívoactive 4
Замена аккумулятора Garmin Vívoactive 4 (M/N: 03618) не является простой процедурой, хотя пайка не требуется.
Возможно, вы захотите заменить аккумулятор, если подозреваете, что он выходит из строя или работает некорректно. Перед началом работ рекомендуем ознакомиться с разделом "Устройство быстро разряжает батарею" в нашем руководстве по устранению неисправностей Vívoactive 4.
Если вы заметили, что аккумулятор вздут, примите меры предосторожности, чтобы избежать травм. В статье "Что делать со вздутым аккумулятором" приведена полезная информация о дальнейших действиях. Обязательно утилизируйте аккумулятор или утилизируйте его надлежащим образом.
Для выполнения этого руководства потребуется тепловая пушка и iOpener. См. эти статьи: Как использовать тепловую пушку для размягчения клея и Инструкции по iOpener для получения инструкций и информации по технике безопасности.
Шаг 1

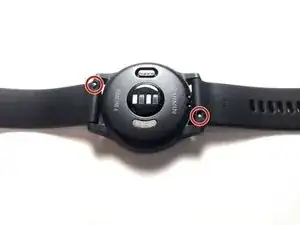

Переверните часы лицевой стороной вниз, чтобы открыть доступ к фиксирующим штифтам ремешка.
Шаг 2
Подденьте ногтем или тонким лепестком лопатки маленький металлический штифт ремешка.
Нажмите на штифт, чтобы освободить ремешок от шарнира.
Оттяните ремешок от корпуса, чтобы отсоединить его.
Ремешок не отсоединится, если штифт не будет полностью нажат.
Шаг 3

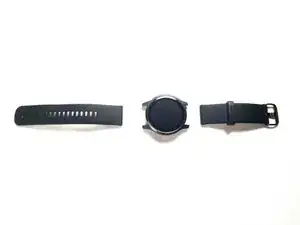

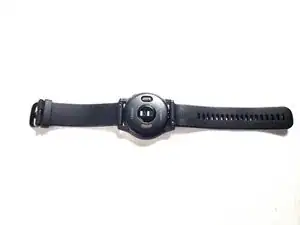

После снятия обоих ремешков можно установить новый ремешок взамен.
Шаг 4

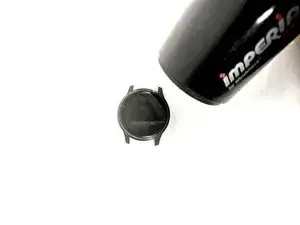

Используйте тепловую пушку, чтобы ослабить клей под экраном; для размягчения клея обычно требуется 5–10 минут.
Обращайтесь с часами аккуратно, чтобы не обжечься после нагрева. Ознакомьтесь с руководством Как использовать тепловую пушку для размягчения клея.
Шаг 5

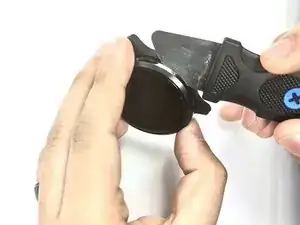

Вставьте тонкий инструмент для поддевания или iFixit Jimmy в шов между экраном и корпусом часов.
Отожмите экран от корпуса устройства.
Под экраном находится кабель, который нужно отсоединить — не порвите его.
Работайте быстро, чтобы клей не остыл слишком сильно.
Шаг 6

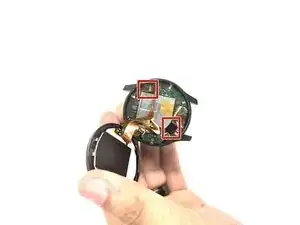

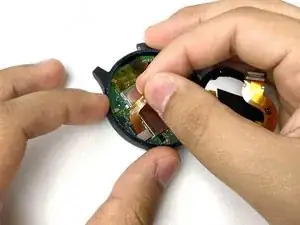

Осторожно отсоедините оба кабеля от материнской платы, подставив кончик лопатки под край разъёма и поддев разъём прямо вверх из его сокета.
Шаг 7
Снимите экран.
Шаг 8

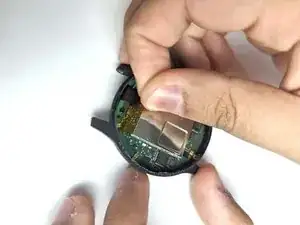

Осторожно отслойте ленту, удерживающую материнскую плату.
Шаг 9

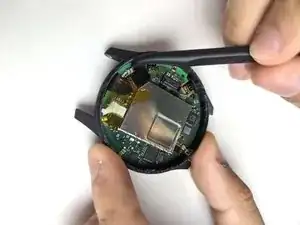

Подставьте кончик лопатки под край разъёма и подденьте разъём прямо вверх из его сокета, чтобы отсоединить аккумулятор от материнской платы.
Делайте это осторожно, чтобы не порвать кабель.
Шаг 10

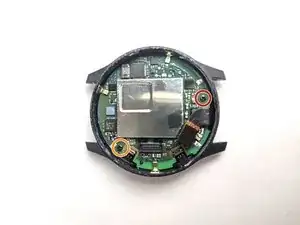

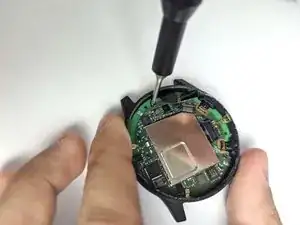

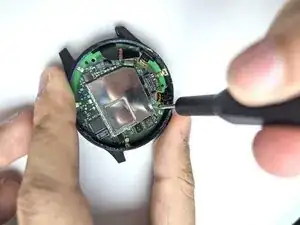

Используйте крестовую отвертку Phillips #00, чтобы удалить винт 3,2 мм на материнской плате.
Используйте крестовую отвертку Phillips #00, чтобы удалить винт 4,8 мм на материнской плате.
Шаг 11

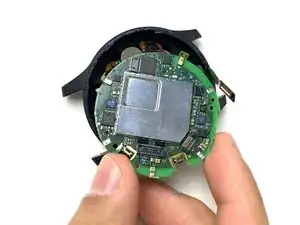

Потяните кабель аккумулятора вверх, чтобы освободить материнскую плату.

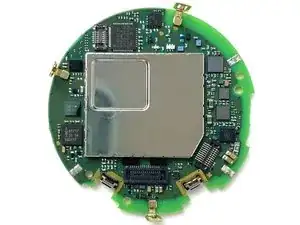

Осторожно извлеките материнскую плату из сокета.
Материнская плата может зацепиться за корпус из‑за защёлок по краю.
Шаг 12

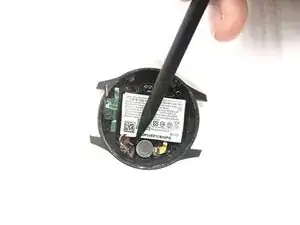

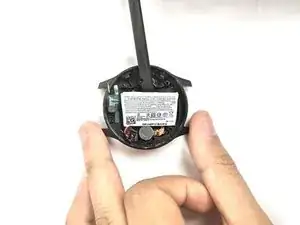

Используйте заострённый кончик лопатки, чтобы аккуратно надавить по обеим сторонам разъёма аккумулятора и отсоединить аккумулятор от материнской платы.
Шаг 13

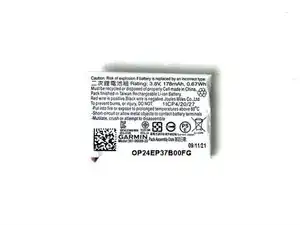

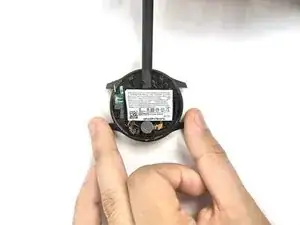

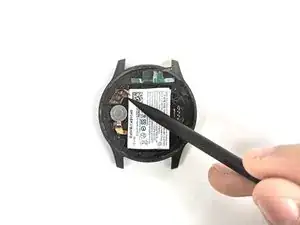

С помощью лопатки подденьте аккумулятор и выньте его из корпуса.
Будьте осторожны, чтобы не повредить окружающие компоненты.
Аккумулятор приклеен. Используйте iOpener, если удалить аккумулятор лопаткой слишком трудно.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
