Замена датчика частоты сердечных сокращений

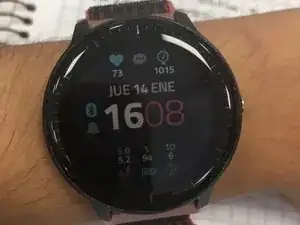

Как уже было замечено на различных моделях Garmin, защитное стекло повреждается без видимой причины. Этот гид шаг за шагом покажет, как заменить различные компоненты часов.

Нагрейте внешний край с помощью феном до температуры не выше 180°C.

Для этого не требуется высокая температура. На ощупь он должен быть теплым или холодным, но не слишком горячим.

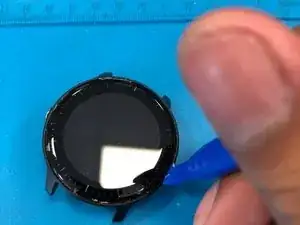

Просуньте лопатку через внешний край экрана. Мы увидим белый клей. Это не должно требовать слишком много силы. Проведение вашего инструмента по краю для удаления клея должно помочь.

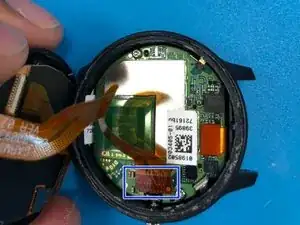

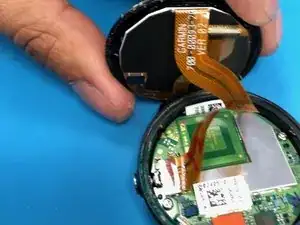

После открытия осторожно удалите шлейф экрана. Рекомендуется использовать пластиковые инструменты на протяжении всего процесса. Следует помнить, что батарея все еще подключена.

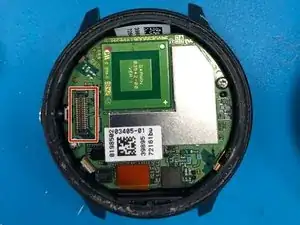

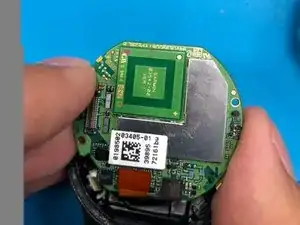

Таким образом, нижняя часть платы со всеми датчиками становится доступной.

На втором изображении вы можете наблюдать экран с выделенным разъемом.

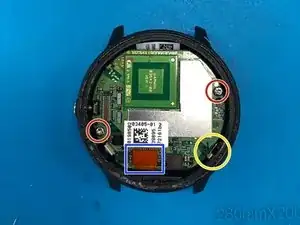

Удалите винты с помощью торксовой отвертки.

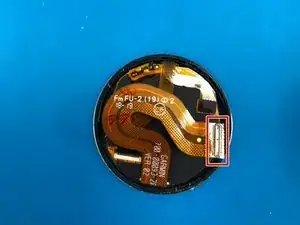

Отсоедините соединительный шлейф датчиков часов с помощью лопатки.

Маленькая золотая деталь создает давление между корпусом и процессором часов.

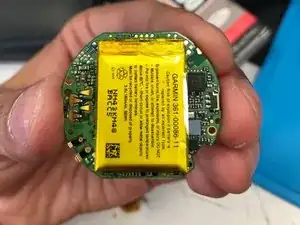

Здесь вы можете заменить батарею при необходимости. Она припаяна через два кабеля к материнской плате часов.

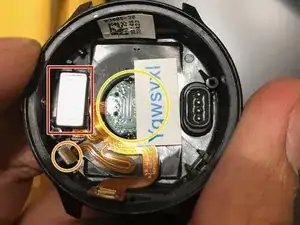

К сожалению, крышка датчика приклеена к задней панели. Поэтому заменить можно только всю заднюю панель. Она включает в себя следующие детали.

Вибромотор.

Барометрический альтиметр. Этот элемент устанавливается в зацеплении с процессором. Проверьте, хорошо ли он установлен и в правильном положении, так как он изолирован только О-образным кольцом, которое может позволить проникновение воды, если установлено неправильно.

Датчик частоты сердечных сокращений.

Для сборки часов выполните эти шаги в обратном порядке.

Для ск

Перевод руководства с ifixit.com
