Замена батареи Samsung Galaxy Watch4

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Снимите ремешок часов.

Используйте отвертку Tri-point Y00, чтобы выкрутить четыре винта длиной 4.0 мм.

Вставьте монтажный инструмент в шов между задней крышкой и металлическим корпусом.

Поверните инструмент, чтобы создать зазор.

Не пытайтесь пока полностью снять заднюю крышку. Гибкий кабель датчика всё ещё подключён к плате.

Положите часы лицевой стороной вниз.

Осторожно откиньте заднюю крышку, сгибая её в противоположную сторону от созданного зазора.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить гибкий кабель датчика от платы.

Снимите заднюю крышку.

Убедитесь, что резиновый уплотнитель не повреждён. Если он повреждён, замените его на новый при сборке, чтобы сохранить водонепроницаемость.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 4.4 мм, фиксирующий плату.

Используйте плоский конец лопатки, чтобы отключить гибкий кабель дисплея.

Используйте лопатку, чтобы отсоединить гибкий кабель кнопок короны.

Используйте пальцы, чтобы приподнять плату и вынуть её из корпуса часов в направлении нижней части устройства.

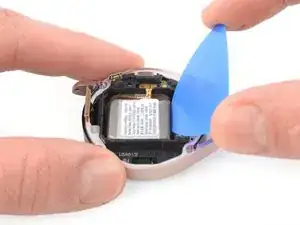

Поместите кончик монтажной лопатки в небольшой зазор между пластиковой рамкой и батареей, с противоположной стороны от кабеля дисплея.

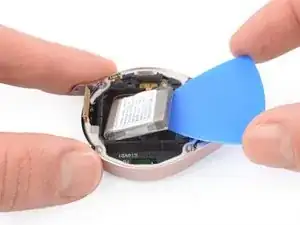

Осторожно подденьте батарею и выведите её из гнезда.

Не пытайтесь пока полностью вынуть батарею, так как её разъём всё ещё приклеен к основной сборке.

Поднимите батарею чуть выше, чтобы получить доступ к её приклеенному кабелю-разъёму.

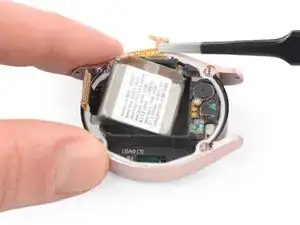

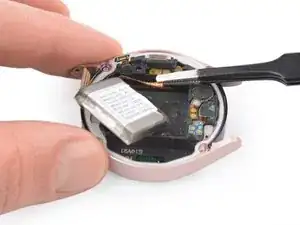

Используйте тупые пинцеты, чтобы приподнять разъём батареи, который закреплён слабым клеем.

Скорее всего вы сможете повторно использовать клей для установки новой батареи. Если нет — замените его двусторонней или заранее вырезанной клейкой лентой.

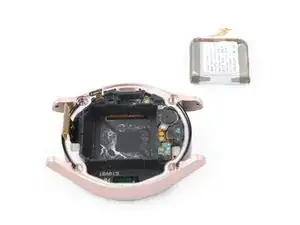

Снимите батарею.
