Замена блока сенсоров Apple Watch Ultra 2

Перед началом ремонта разрядите батарею часов до уровня ниже 25%. Заряженная батарея при повреждении может загореться.

Отключите часы от зарядного устройства и выключите их.

Если сенсорный экран сломан и вы не можете выключить часы, используйте альтернативный способ для выключения.

Так как зазор между сборкой экрана и рамкой очень мал, для поддевания экрана потребуется тонкий металлический инструмент. Прочтите следующие предупреждения перед началом разборки:

Защитите пальцы, держа их полностью в стороне от передней части инструмента. Вашу свободную руку можно защитить плотной перчаткой, например из кожи или для садовых работ.

Не прикладывайте слишком большое усилие, так как это может привести к соскальзыванию iFlex и порезу кожи или повреждению часов.

Наденьте защитные очки. Стекло может разрушиться, и осколки разлетятся в разные стороны.

При необходимости снимайте или устанавливайте ремешки, чтобы обеспечить лучший контроль во время ремонта.

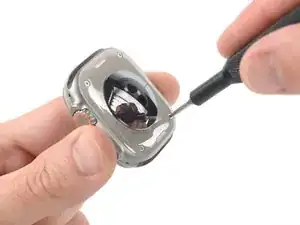

Используйте отвёртку P5 Pentalobe, чтобы удалить четыре винта длиной 2,2 мм, крепящих блок сенсоров.

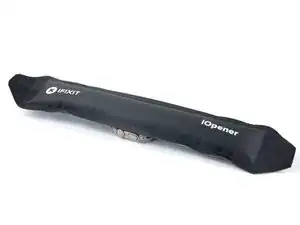

Нагрейте инструмент iOpener и приложите его к блоку сенсоров как минимум на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть часы — экран и внутренний аккумулятор могут пострадать от высокой температуры.

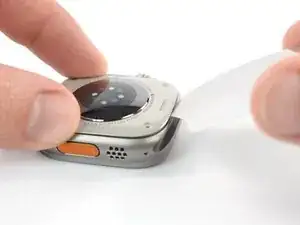

Вставьте iFlex в зазор между рамкой часов и верхним краем блока сенсоров, чтобы образовать щель.

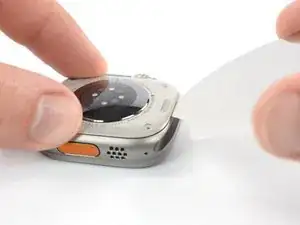

Осторожно поворачивайте iFlex, чтобы увеличить зазор.

Не прилагайте слишком много усилий, иначе блок сенсоров резко отсоединится и порвётся кабель питания.

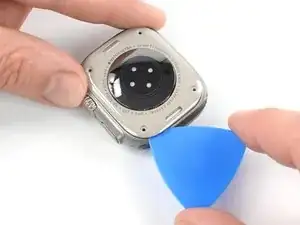

Вставьте отвёрточный инструмент в созданный зазор.

Не вставляйте инструмент глубже чем на 3 мм, чтобы не повредить кабели блока сенсоров.

Удалите iFlex.

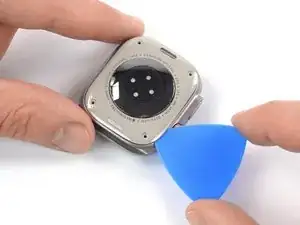

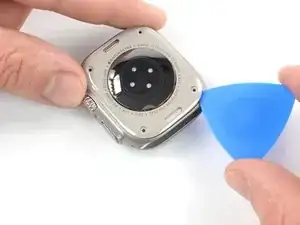

Проведите отвёрточным инструментом вокруг правого верхнего угла блока сенсоров и вдоль правого края, чтобы разрезать клей.

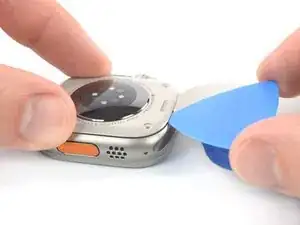

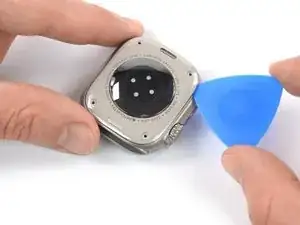

Проведите отвёрточным инструментом вокруг нижнего правого угла и вдоль нижнего края, чтобы разрезать клей задней панели.

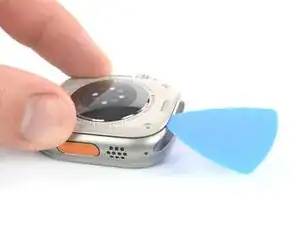

Проведите отвёрточным инструментом вокруг нижнего левого угла и вдоль левого края, чтобы разрезать оставшийся клей.

На следующих шагах кнопки сброса ремешков и пружины могут выпасть. Будьте осторожны при разборке, так как их очень легко потерять.

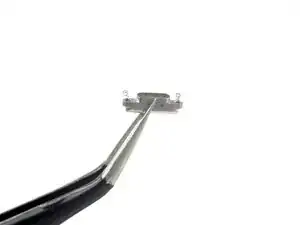

Каждая кнопка сброса ремешка оснащена маленькой пружиной на каждом конце. Пружины обязательны для правильной работы кнопок.

При сборке убедитесь, что на каждую кнопку сброса ремешка надеты две пружины, и что кнопки вставлены обратно в свои гнёзда.

Если кнопка сброса ремешка выпала, а пружины не на ней, возможно, они застряли внутри часов после разборки. Используйте пинцет, чтобы извлечь их и установить вертикально в свои гнёзда на кнопке при сборке.

Блок сенсоров соединён с корпусом часов двумя кабелями. Один из кабелей чрезвычайно короткий, и его разъём автоматически отключается при поднятии блока сенсоров.

Для повторного подключения разъёма при сборке совместите блок сенсоров с рамкой и аккуратно сожмите.

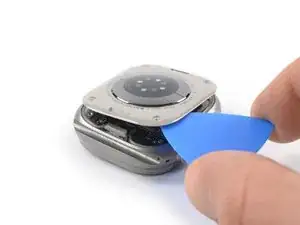

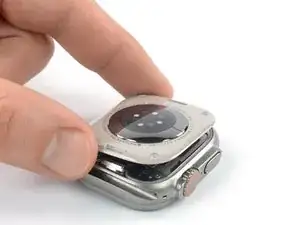

Осторожно приподнимите верхний край блока сенсоров отвёрточным инструментом, пока не появится возможность надёжно захватить его пальцами.

Пока не пытайтесь полностью снять блок сенсоров. Он всё ещё подключён к корпусу часов.

Не перегружайте кабель блока сенсоров при подъёме сборки.

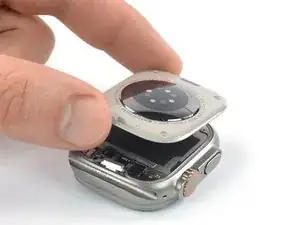

Поднимите блок сенсоров и осторожно потяните его к нижнему краю часов.

Развертывайте блок сенсоров вверх.

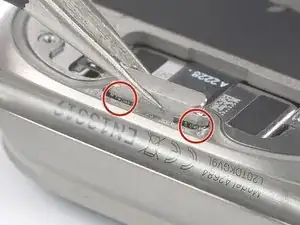

На плате рядом с кабелем блока датчиков установлены две пружинки — по одной с каждой стороны кнопки освобождения ремешка. Будьте осторожны, чтобы не потерять кнопку и пружинки.

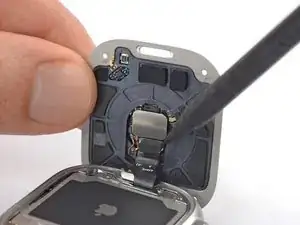

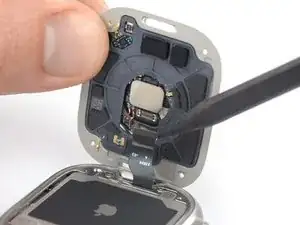

Воспользуйтесь лопаткой, чтобы отсоединить кабель блока датчиков от разъёма.

Снимите блок датчиков.
