Замена экрана Apple Watch Series 4

Перед началом ремонта снимите часы с зарядного устройства и выключите питание.

Если сенсорный экран разбит и не позволяет выключить часы, используйте этот альтернативный способ выключения.

Поскольку зазор между экраном и корпусом часов очень тонкий, для их разделения потребуется острый нож. Внимательно прочитайте следующие предупреждения перед продолжением.

Защитите пальцы: держите их полностью в стороне от лезвия. В случае сомнений защитите свободную руку плотной перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте осторожны и не прилагайте чрезмерного давления, так как лезвие может соскользнуть и порезать Вас или повредить часы.

Наденьте защитные очки. Лезвие или стекло могут сломаться и разлететься осколками.

При необходимости снимайте или надевайте ремешок, чтобы лучше контролировать часы во время ремонта.

Подготовьте iOpener (или используйте фен или тепловую пушку) и нагрейте лицевую часть часов, чтобы размягчить клей дисплея.

Оставьте iOpener на часах минимум на две минуты, чтобы полностью прогреть экран и размягчить клей, фиксирующий его к корпусу.

Возможно, потребуется повторно разогреть iOpener и повторить процедуру несколько раз, пока клей дисплея не ослабнет достаточно.

Вставьте край изогнутого лезвия в тонкую щель между дисплеем и внешним корпусом. Начните со короткой стороны дисплея, ближе к цифровой короне.

Нажмите крепко перпендикулярно в сторону щели.

После вставки наклоните лезвие, чтобы слегка отжать дисплей.

Не вставляйте нож глубже, чем на 1/16 дюйма (~2 мм), чтобы не повредить сенсор Force Touch.

Как только Вы откроете небольшой зазор изогнутым лезвием, выньте лезвие и вставьте в щель более тонкую кромку инструмента для вскрытия.

Вдавите инструмент в щель, используя большой палец как точку опоры, чтобы приподнять дисплей немного дальше.

Не пытайтесь пока полностью открыть или отсоединить дисплей.

Скорее всего, сенсор Force Touch прилипнет к рамке дисплея, а не к корпусу часов. В этом случае вставьте медиатор под дисплей и осторожно отделите уплотнение Force Touch от дисплея.

Чтобы сохранить уплотнение Force Touch, подденьте аккуратно под край дисплея. Если уплотнение порвётся при подъёме дисплея или если Вы разделите слои уплотнения, потребуется заменить само уплотнение Force Touch.

Проведите медиатором вокруг дисплея, чтобы разъединить клей между уплотнением Force Touch и дисплеем.

Не вставляйте медиатор глубже 1/16 дюйма (~2 мм), чтобы не повредить другие компоненты.

Во избежание натяжения кабелей дисплея не открывайте дисплей полностью.

Откройте дисплей максимум под углом 45° и используйте пинцет, чтобы отлепить клей между дисплеем и уплотнением Force Touch.

Обведите клей вокруг и за кабелями дисплея, чтобы полностью его удалить. Поскольку клей всё равно придётся заменить, Вы можете его подрезать, если это облегчит удаление.

Не забудьте вернуться к этому этапу при повторной сборке часов, а затем продолжить с процедурой повторного герметизирования.

Осторожно отогните экран назад до тех пор, пока не появится достаточно места, чтобы поддеть батарею.

Избегайте натяжения кабелей дисплея при отгибании экрана назад.

Вставьте медиатор между батареей и Taptic Engine.

Обычный медиатор подходит для версии Apple Watch Series 4 44 мм. Однако если у Вас версия 40 мм и места недостаточно, Вы можете подрезать медиатор ножницами.

Проведите медиатором вдоль края батареи, чтобы ослабить клей.

Клей, удерживающий батарею на месте, мягкий. Однако если Вам сложно поддеть батарею, можно приложить нагретый iOpener к задней части часов, чтобы размягчить клей. Нагревайте не менее двух минут.

Прикладывайте постоянное, равномерное усилие, чтобы медленно поддеть батарею, отделяя её от клея, прикрепляющего её к системной плате.

Следите за кабелями дисплея и особенно за кабелем Force Touch, который покрывает батарею в одном углу, чтобы не повредить их при поддёве батареи.

Убедитесь, что Вы не прокололи и не деформировали батарею, так как при повреждении она может загореться и/или взорваться.

Не пытайтесь пока полностью извлечь батарею. Она всё ещё подключена к сборке часов.

Аккуратно поднимите батарею и отведите её под углом 75°.

Используйте пинцет, чтобы снять чёрную наклейку с металлической пластины, закрывающей разъём батареи.

Удалите винт Y000 (длина 1,2 мм).

Используйте пинцет, чтобы снять металлическую пластину, закрывающую разъём батареи.

Используйте остроконечный конец лопатки, чтобы поддеть и отключить гибкий кабель батареи.

Снимите батарею.

Перед установкой новой батареи обязательно удалите защитную плёнку, чтобы оголить клей.

Не устанавливайте повторно повреждённую или деформированную батарею — это может представлять угрозу безопасности.

Если вы повторно используете старую батарею при сборке, можно сохранить существующий клей для фиксации батареи. Альтернативно удалите старый клей с помощью высококонцентрированного изопропилового спирта и безворсовой ткани и используйте небольшой кусочек двустороннего скотча, например Tesa 61395, или каплю жидкого клея, например E6000.

Чёрная фольга, покрывающая разъёмы дисплея, очень хрупка и легко рвётся. Чтобы сохранить ленту целой при её снятии, необходимо использовать высококонцентрированный изопропиловый спирт или прогреватель iOpener.

Нанесите немного высококонцентрированного изопропилового спирта (>99%) на ватную палочку и приложите к чёрной клейкой фольге. Дайте спирту проникнуть в клей примерно две минуты.

Альтернативно можно приложить подогретый iOpener к экрану, чтобы ослабить клей. Приложите iOpener как минимум на две минуты.

Используйте пинцет, чтобы аккуратно снять ленту, покрывающую три разъёма кабелей дисплея.

Одной стороной пинцета аккуратно откройте три ZIF-разъёма на задней стороне экрана.

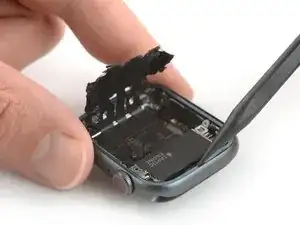

Используйте пинцет с притуплённым носом, чтобы отодрать края чёрной фольги, приклеенной к кабелю на задней стороне экрана.

Поднимите корпус часов и аккуратно просуньте лопатку под гибкий кабель дисплея, чтобы ослабить оставшийся клей.

Осторожно вытащите гибкие кабели дисплея из их ZIF-разъёмов.

Удерживайте гибкий кабель дисплея в процессе и избегайте тянуть только за корпус часов. В противном случае кабель дисплея может порваться.

Разделите сборку часов и экран.

Ниже описаны шаги по нанесению заменяющего клея перед сборкой часов.

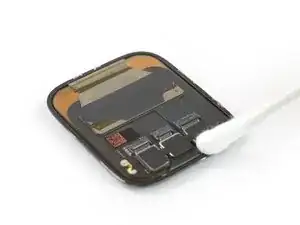

Нанесите немного высококонцентрированного изопропилового спирта (>99%) на ватную палочку или используйте чистящую салфетку, чтобы аккуратно удалить остатки клея с верхней части прокладки Force Touch.

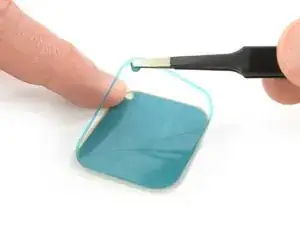

Используйте пинцет, чтобы аккуратно снять заменяющий клей с синей защитной плёнкой с подложки.

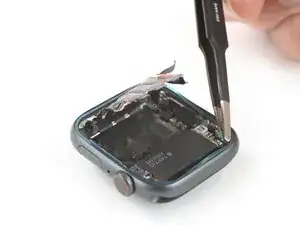

Держите заменяющий клей по диагонали, чтобы продеть его над кабелем дисплея.

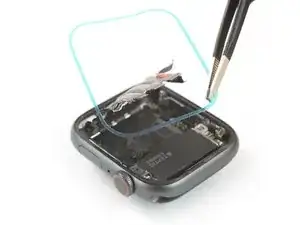

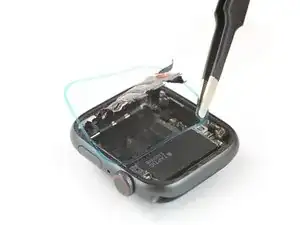

Расположите заменяющий клей поверх прокладки Force Touch.

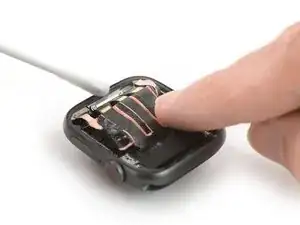

Используйте остроконечный конец лопатки, чтобы выполнить окончательную подгонку и прижать клей на место.
