Замена аккумулятора Apple Watch Series 5

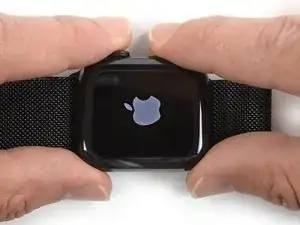

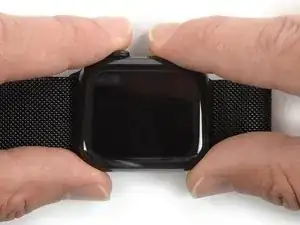

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Если сенсорный экран повреждён и выключить часы невозможно, используйте альтернативный способ выключения.

Поскольку зазор между экраном и корпусом часов очень мал, для их разделения нужен острый нож. Внимательно прочтите следующие предупреждения перед продолжением работы.

Защитите пальцы, держа их в полной безопасности от ножа. В случае сомнений используйте плотную перчатку, например, кожаную рабочую или садовую, чтобы защитить свободную руку.

Будьте осторожны, не прикладывайте чрезмерное усилие, иначе нож может соскользнуть и поранить Вас или повредить устройство.

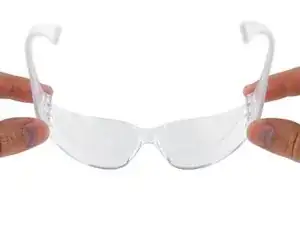

Наденьте защитные очки. Нож или стекло могут сломаться, и осколки разлетятся.

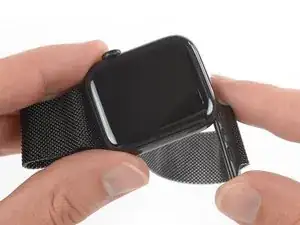

При необходимости снимайте или устанавливайте браслет, чтобы обеспечить лучший контроль во время ремонта.

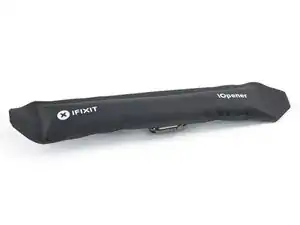

Подготовьте iOpener (или используйте фен либо термофен) и нагрейте лицевую сторону часов, чтобы размягчить клей дисплея.

Оставьте iOpener на часах как минимум на две минуты, чтобы полностью разогреть экран и размягчить клей, удерживающий его.

Может потребоваться повторный нагрев iOpener и циклическое повторение этой процедуры, пока клей дисплея не размягчится.

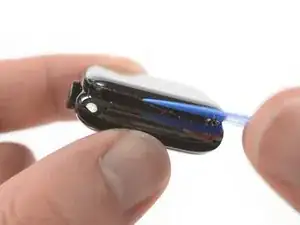

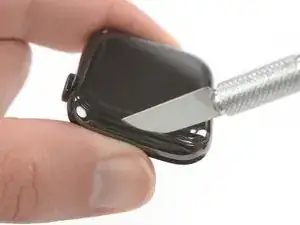

Вставьте край изогнутого лезвия в узкий зазор между дисплеем и внешним корпусом. Начинайте с короткой стороны дисплея, ближайшей к цифровому колесику.

Нажмите твёрдо строго вниз в зазор.

После вставки наклоните лезвие, чтобы приподнять дисплей немного вверх.

Не вставляйте нож глубже чем на 1/16 дюйма (~2 мм), чтобы не повредить сенсор силового нажатия.

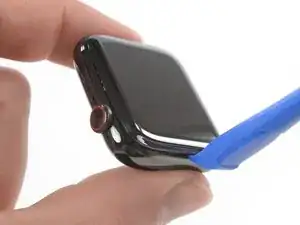

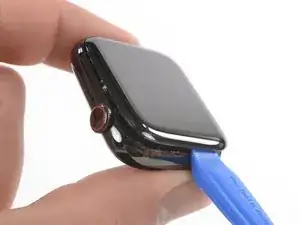

После того как изогнутый нож образует небольшой зазор, извлеките нож и вставьте тонкий край инструмента в образовавшийся зазор.

Продвигайте инструмент в зазор, используя большой палец в качестве опоры, чтобы приподнять дисплей немного выше.

Не пытайтесь пока полностью открывать или отсоединять дисплей.

Возможно, что сенсор силового нажатия будет прилипать к раме дисплея, а не к корпусу часов. В этом случае вставьте лопатку под дисплей и аккуратно отделите прокладку сенсора силового нажатия от дисплея.

Чтобы сохранить прокладку сенсора силового нажатия, аккуратно подденьте край дисплея. Если при подъёме дисплея прокладка разойдётся или её слои разделятся, Вам также потребуется заменить саму прокладку сенсора силового нажатия.

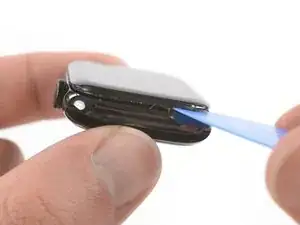

Перемещайте лопатку по периметру дисплея, чтобы отделить клей между прокладкой сенсора силового нажатия и дисплеем.

Не вставляйте лопатку глубже чем на 1/16 дюйма (~2 мм), чтобы не повредить другие компоненты.

Избегайте натяжения кабелей дисплея при откидывании экрана назад.

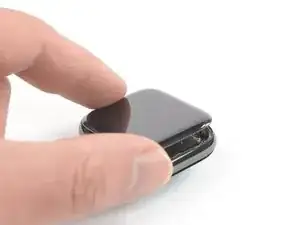

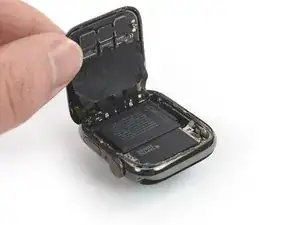

Аккуратно откройте дисплей, как книжку.

Поднимите экран до тех пор, пока не образуется достаточно места для доступа к аккумулятору.

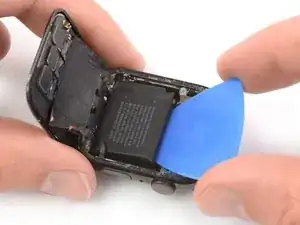

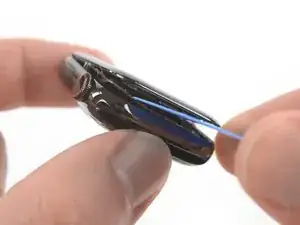

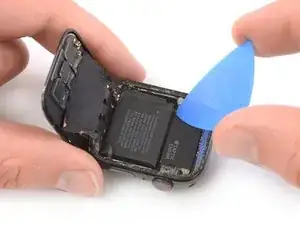

Вставьте лопатку между аккумулятором и тактильным двигателем.

Обычная лопатка хорошо подходит для 44-мм версии Apple Watch Series 5. Однако если у Вас модель 40 мм и не хватает места, можно подрезать лопатку ножницами.

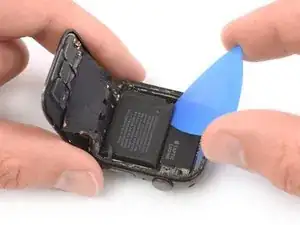

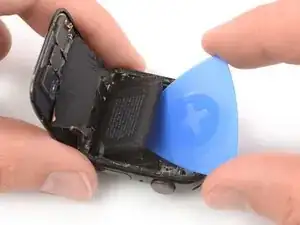

Передвигайте лопатку вдоль края аккумулятора, чтобы ослабить клей.

Клей аккумулятора мягкий. Однако, если у Вас возникают сложности с извлечением аккумулятора, Вы можете приложить нагретый iOpener к задней стороне часов, чтобы размягчить клей. Держите iOpener минимум две минуты.

Используйте постоянное и постепенное давление, чтобы медленно приподнять аккумулятор, отделяя его от клея, фиксирующего его на основной плате.

Избегайте повреждения кабелей дисплея, особенно кабеля сенсора силового нажатия, который в одном углу прикрыта аккумулятором во время процедуры поддевания.

Следите, чтобы не проколоть и не деформировать аккумулятор, так как он может загореться и/или взорваться при повреждении.

Пока не пытайтесь полностью извлекать аккумулятор. Он всё ещё подключён к сборке часов.

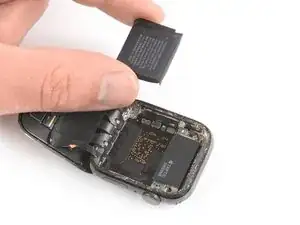

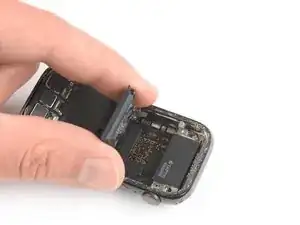

Аккуратно поднимите аккумулятор под углом 75 градусов.

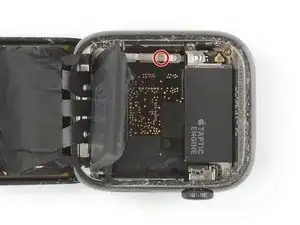

Выкрутите винт длиной 1,1 мм.

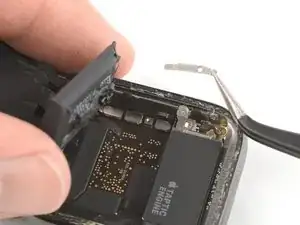

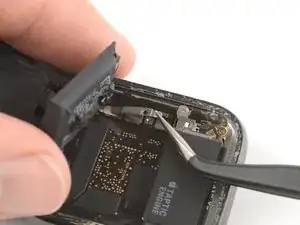

Воспользуйтесь пинцетом, чтобы снять металлическую пластину, закрывающую разъём батареи.

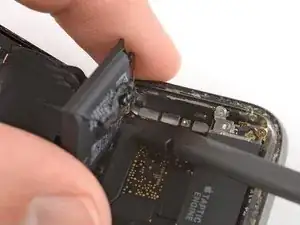

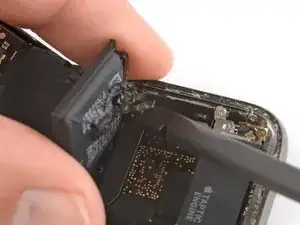

Воспользуйтесь плоским концом лопатки, чтобы поддеть и отключить гибкий кабель батареи.

Извлеките батарею.

Не устанавливайте повреждённую или деформированную батарею, поскольку это может создать угрозу безопасности.

Если Вы повторно используете старую батарею при сборке, можно оставить старую ленту, чтобы закрепить батарею. В противном случае удалите остатки старой ленты с помощью изопропилового спирта высокой концентрации и безворсовой ткани, а затем закрепите батарею небольшим куском двухстороннего скотча, например Tesa 61395, либо каплей жидкого клея, например E6000.

Следуйте руководству по герметизации, чтобы запечатать часы после сборки.
