Замена нижней рамы Yuneec Typhoon Q500 4K
Хотя рама вашего дрона разработана для того, чтобы выдерживать стандартные полеты, жесткие приземления, столкновения или удары иногда могут привести к повреждениям, особенно к повреждению нижней рамы. Поврежденная нижняя рама может повлиять на стабильность дрона и помешать установке других компонентов. Замена поврежденной рамы является необходимым ремонтом для восстановления структурной целостности вашего дрона и обеспечения готовности к полету.
В этом руководстве вы научитесь снимать и заменять нижнюю раму. Вы узнаете, как:
- Безопасно отсоединить сломанную нижнюю раму от корпуса дрона.
- Надежно установить новую раму, обеспечивая правильное выравнивание и соединения.
- Проверить, что все детали надежно зафиксированы для поддержания стабильности.
Шаг 1

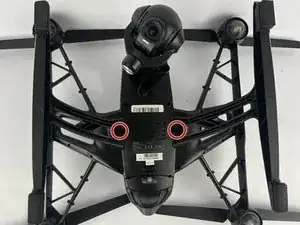

Переверните дрон вверх дном.
Используйте отвертку с головкой 2 мм, чтобы снять два винта, которые закрепляют ножки на дроне.
Шаг 2
Поверните дрон на бок, чтобы получить лучший grip.

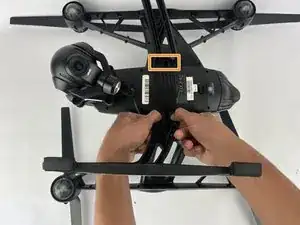

Положите оба больших пальца на пластиковый зажим и отсоедините ножки от основного корпуса.
При снятии ножек не забудьте толкать всю деталь вперед и вверх.
Повторите те же шаги для другой ножки.
Шаг 3

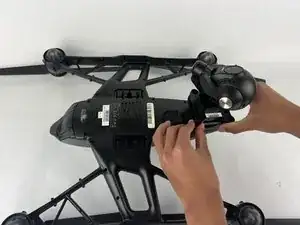

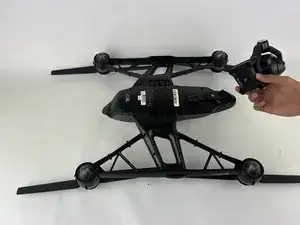

Одной рукой держите дрон, а другой держите камеру, затем сдвиньте камеру с корпуса дрона.
Шаг 4

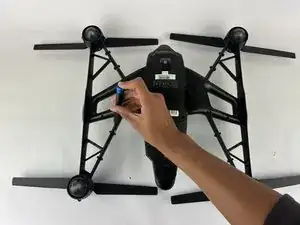

Используйте отвертку Torx TR6, чтобы снять винты, соединяющие нижнюю раму.

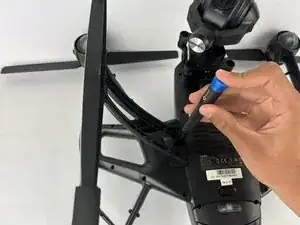

Используйте отвертку Torx TR8 для снятия винтов, расположенных на центральной раме.
Используйте отвертку Torx TR6, чтобы убрать винты, соединяющие центральную раму с винтами.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
