Замена мотора Yuneec Typhoon H Plus

Транспорт

Хотя дроны профессионального класса созданы для надежности, несчастные случаи и износ могут произойти. Иногда это может быть достаточно серьезно, чтобы мотор arm дрона перестал функционировать, что предотвратит его работу. Мотор arm дрона вращает пропеллер для генерации подъемной силы. Повреждение этой части может помешать правильной работе пропеллера. Этот гид покажет вам, как заменить неисправный или сломанный мотор дрона на вашем Yuneec Typhoon H Plus. Для выполнения этой замены специальные навыки не требуются.

Шаг 1

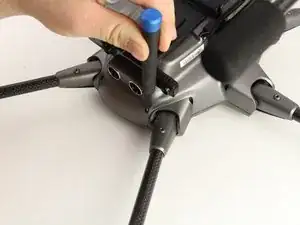

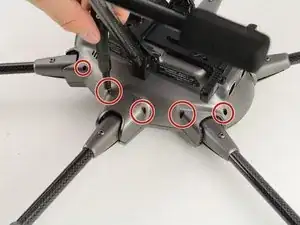

Переверните дрон так, чтобы нижняя часть была направлена вверх.

Удалите десять винтов Hex 2 размером 9.5 мм, закрепленных на нижней раковине.

Шаг 2

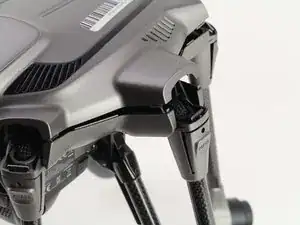

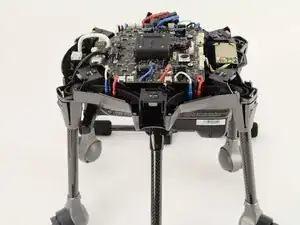

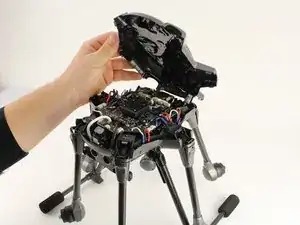

Осторожно отсоедините верхнюю часть от дрона. Есть внутренние зажимы, которые нужно отсоединить от верхней части, чтобы вся единица снялась.

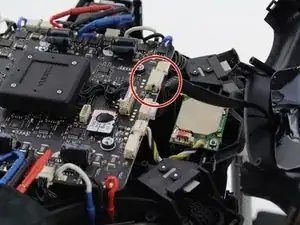

После снятия крышки отсоедините провод, который держит крышку от корпуса. Нажмите на зажим и вытащите провод.

Шаг 3

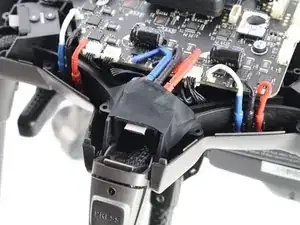

Найдите основание заменяемой руки и удалите изоленту.

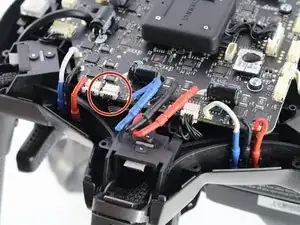

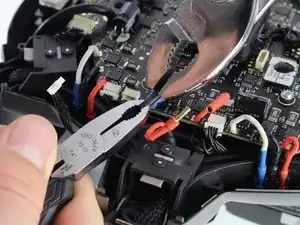

Отключите красный, черный и синий провода. Также отсоедините белый зажим, связанный с этими же проводами.

Вам могут понадобиться плоскогубцы, чтобы получить достаточное сцепление для отсоединения трех проводов.

Шаг 4

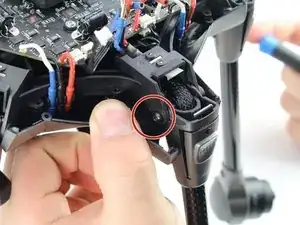

Найдите штифт, который удерживает руку, потянув вниз нижнюю раковину. Используйте отвертку с битой Hex 2 для его удаления.

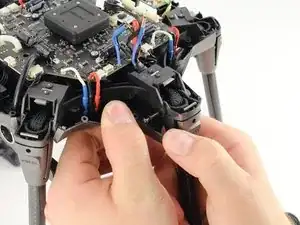

После удаления штифта, вытащите руку и провода из дрона.

Шаг 5

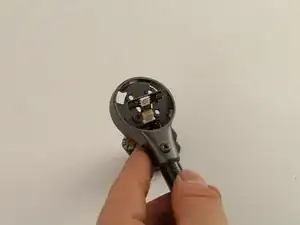

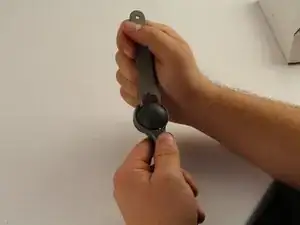

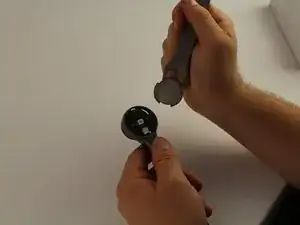

Используйте ключ, который был в коробке с дроном Yuneec, чтобы снять нижнюю заглушку с мотора. Поверните по часовой стрелке, пока не щелкнет; тогда она легко выскользнет.

Шаг 6
