Замена наружного корпуса Hover-1 Charger

Транспорт

Если наружный корпус вашего Hover-1 Charger (H1-COL) повреждён, возможно потребуется его замена. В этом руководстве подробно описаны инструкции по полной разборке наружного корпуса.

В этом руководстве под правой или левой крышкой понимается та часть наружного корпуса, которая содержит светодиодные фары. Правой или левой подушкой для стопы называется та часть наружного корпуса, на которую пользователь ставит ногу.

Обязательно используйте антистатический браслет, чтобы защитить электронику от накопления статического электричества. Некоторые корпуса винтов хрупкие; они могут рассыпаться при выкручивании винта.

Шаг 1

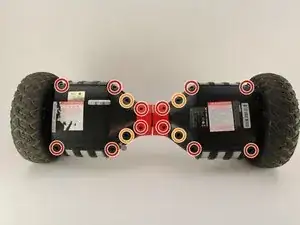

Переверните гироскутер так, чтобы предупреждающая наклейка была наверху.

Удалите двенадцать винтов 12 мм крестовой отверткой #2.

Удалите четыре винта 10 мм крестовой отверткой #2.

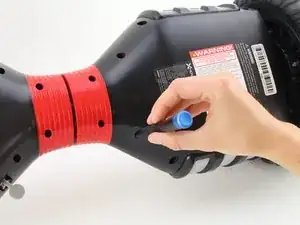

Винты, расположенные ближе к колёсам, могут быть труднодоступны. Обязательно используйте длинную тонкую отвертку.

Шаг 2

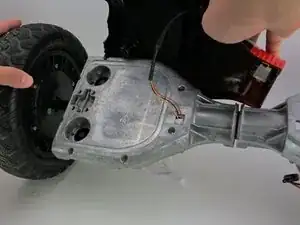

Оттяните правую крышку от гироскутера.

Шаг 3

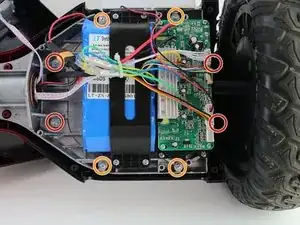

Выверните четыре винта 12 мм, удерживающие правую подушку для стопы, крестовой отверткой #2.

Выверните четыре винта 18 мм крестовой отверткой #2.

Используйте длинную тонкую отвертку, чтобы достать до двух винтов 12 мм, расположенных ближе к колесу.

Шаг 4

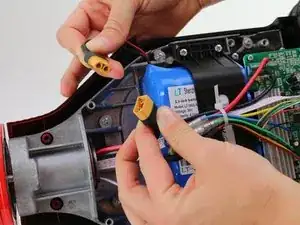

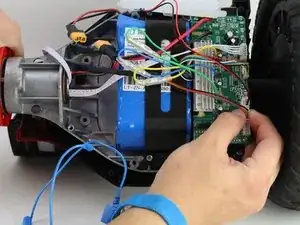

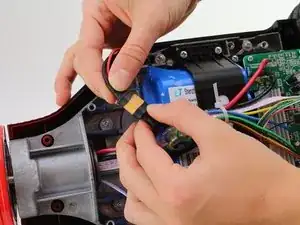

Отключите аккумулятор, отсоединив двухконтактный чёрно-жёлтый кабель.

Шаг 5

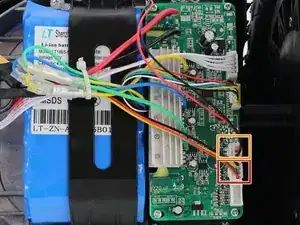

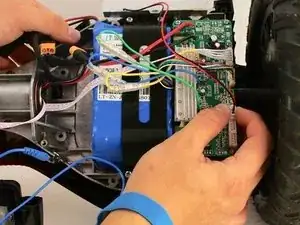

Отсоедините четырёхконтактный разъём чёрного, жёлтого, зелёного и красного проводов от платы.

Отсоедините двухконтактный разъём красного и чёрного проводов от платы.

Шаг 6

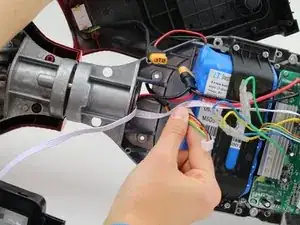

Протяните четырёхконтактный разъём чёрного, жёлтого, зелёного и красного проводов через отверстие слева от аккумулятора.

Снимите правую подушку для стопы с гироскутера.

Шаг 7

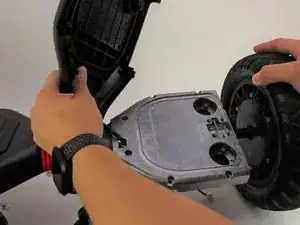

Оттяните левую крышку от гироскутера.

Шаг 8

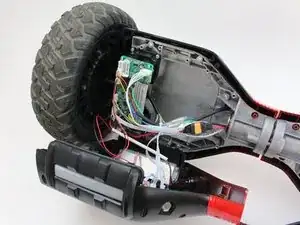

Отсоедините пятеренний разъём красного и белого проводов от платы.

Протяните этот разъём через центральный цилиндр.

Снимите правую крышку с гироскутера.

Шаг 9

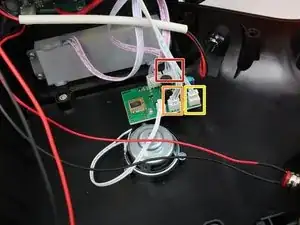

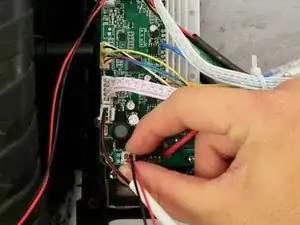

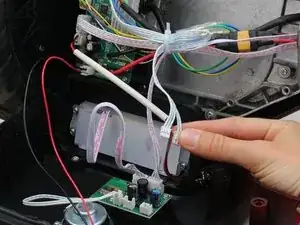

Отсоедините четырёхконтактный разъём красного и белого проводов от платы динамика.

Отсоедините трёхконтактный разъём синего и белого проводов.

Отсоедините двухконтактный разъём синего и белого проводов. На фото показан пример.

Шаг 10

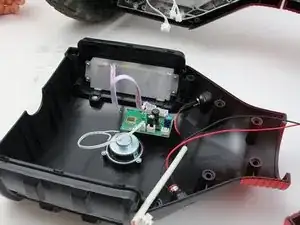

Снимите левую крышку с гироскутера.

Шаг 11

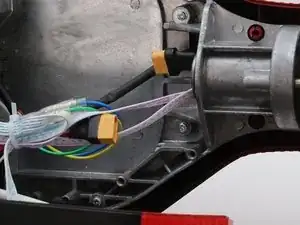

Отключите двухконтактный чёрно-жёлтый кабель.

Шаг 12

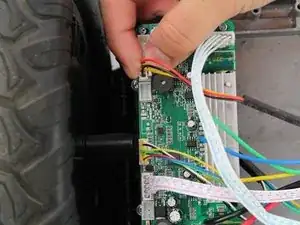

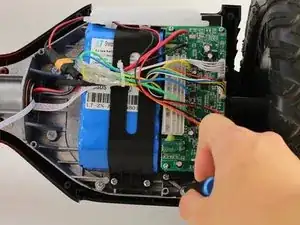

Снимите три двухконтактных разъёма чёрно-красного цвета с левой платы.

Снимите трёхконтактный разъём красного, жёлтого и чёрного проводов.

Удалите стяжку, если она присутствует.

Шаг 13

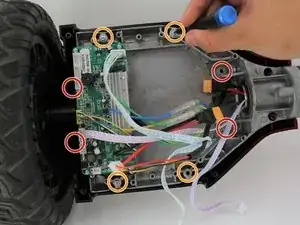

Выверните четыре винта 12 мм с боков, удерживающие левую подушку для стопы, крестовой отверткой #2.
