Замена HD-камеры Dronium Two
Это инструкция по удалению и замене HD-камеры, расположенной на нижней стороне дрона, если это необходимо. Будьте осторожны, не тяните за провода, так как это может их повредить. Снятие шасси, расположенного ближе к проводам камеры, упростит эту задачу. Пожалуйста, работайте в чистом и хорошо освещенном месте, так как винты маленькие.
Шаг 1
Выключите устройство, переместив селекторный переключатель влево.
Шаг 2

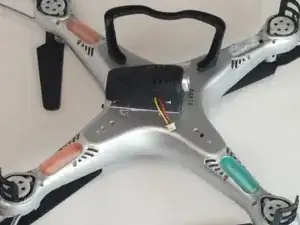

Удерживайте одну руку на дроне и осторожно снимайте шасси другой рукой.
Будьте аккуратны, чтобы не сломать выступы на шасси.
Шаг 3

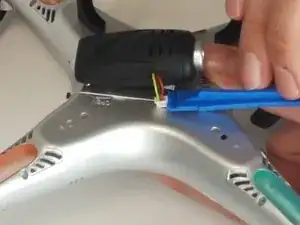

Используйте пластиковый инструмент с тонким краем, чтобы приподнять одну сторону разъема, а затем другую, пока он не освободится.
Шаг 4

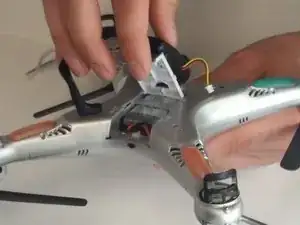

Оттолкните крышку батареи от дрона и осторожно откройте ее.
Шаг 5

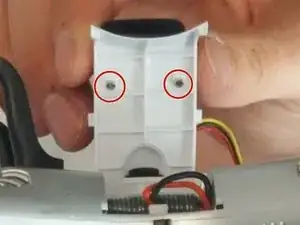

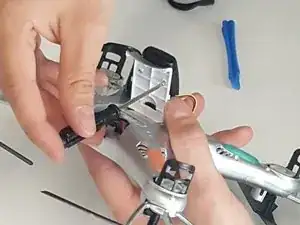

Осторожно снимите два винта Phillips 5.35 мм, удерживающих камеру на крышке батареи.
Шаг 6

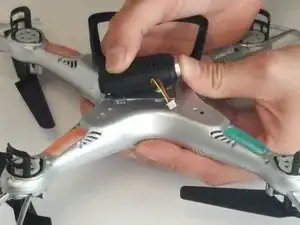

Закройте крышку батареи, потянув ее к себе. Затем аккуратно потяните камеру к себе, освободив ее от крышки батареи.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
