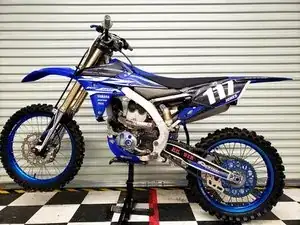

Замена цепи Yamaha YZ 250f 2018 года
У Вас есть Yamaha YZ 250f 2018 года, которой требуется замена цепи? Если да, то это руководство для Вас!
Езда на кроссовом мотоцикле со изношенной цепью может быть опасна как для мотоцикла, так и для райдера. Важно правильно обслуживать эти компоненты перед эксплуатацией для безопасной работы. Цепь на мотоцикле очень важна, так как она приводит в движение заднее колесо. Цепь приводится в действие передней и задней звездочками. Передняя звездочка соединена с трансмиссией, а задняя — с задним колесом. Вместе звездочки и цепь должны работать согласованно. Также убедитесь, что мотоцикл чист, чтобы предотвратить попадание грязи в недопустимые места. Обеспечьте чистое рабочее пространство, чтобы процесс проходил гладко.
На шагах 5 и 12 руководства потребуется использовать угловую шлифмашину для срезания заклепок цепи. Работа со шлифмашиной может быть очень опасной при минимальном опыте, поэтому при использовании этого инструмента соблюдайте осторожность. Перед шлифовкой уберите из рабочей зоны все горючие предметы, чтобы предотвратить возгорание. Наконец, перед началом убедитесь, что мотоцикл выключен — Вы можете получить тяжелые травмы рук, если они попадут в звездочки.
После выполнения перечисленных выше подготовительных действий Вы готовы приступить к замене цепи!
*При замене цепи на кроссовом мотоцикле также важно заменить обе звездочки для обеспечения долговечности деталей. Шаги по замене звездочек В ЭТОМ руководстве НЕ приведены.
Шаг 1

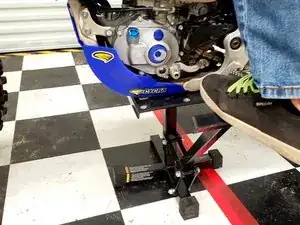

Установите мотоцикл на подставку.
Убедитесь, что используется подходящая подставка, так как мотоцикл может стать нестабильным.
Шаг 2

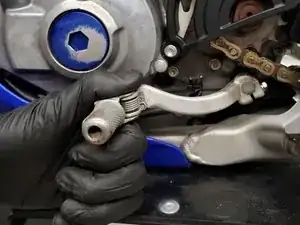

Переведите рычаг переключения передач в нейтральное положение, чтобы заднее колесо свободно вращалось.
Нейтральное положение находится между первой и второй передачами.
Шаг 3

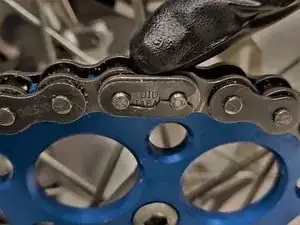

Найдите замковой звено (master-link) на цепи.
У замкового звена есть предохранительная скоба в форме буквы C.
Шаг 4

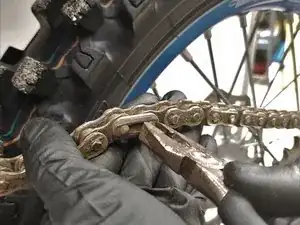

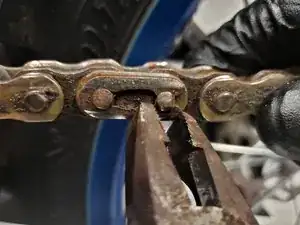

Используйте плоскогубцы, чтобы снять предохранительную скобу с замкового звена.
Если скоба изношена, она может сломаться.
Шаг 5

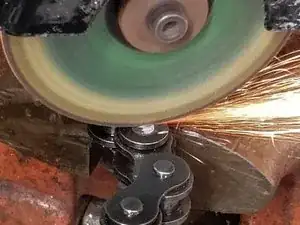

Используйте шлифмашину, чтобы снять обе заклепки замкового звена.
Если Вы используете разрыватель цепи, пропустите этот шаг.
Работа со шлифмашиной может быть опасна. Наденьте защитные очки и убедитесь, что вблизи нет горючих материалов.
Шаг 6

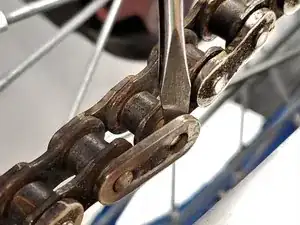

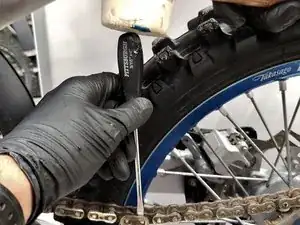

Используйте киянку и плоскую отвертку, чтобы поддеть боковую пластину замкового звена.
Снимите замковое звено.
Шаг 7

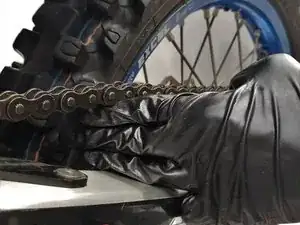

Снимите цепь со звездочек.
Шаг 8

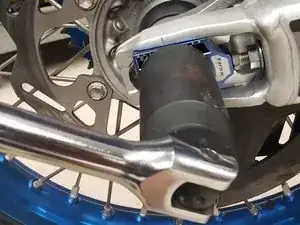

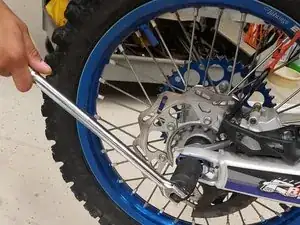

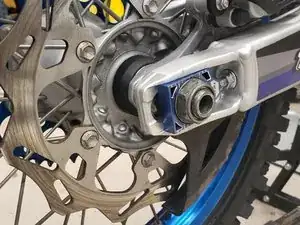

Используйте 30 мм головку и лом для ослабления гайки заднего осевого вала.
Шаг 9

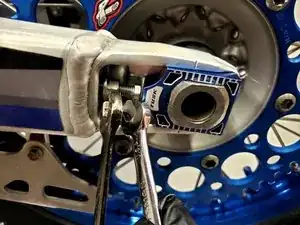

Используйте 10 мм и 12 мм гаечные ключи, чтобы ослабить стопоры оси.
Шаг 10

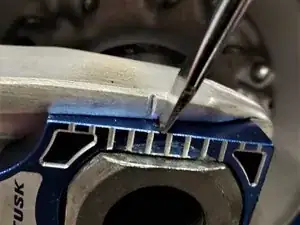

Сдвиньте стопоры оси так, чтобы они находились на центральной метке маятника.
Центрирование стопоров оси позволит максимизировать срок службы цепи.
Шаг 11

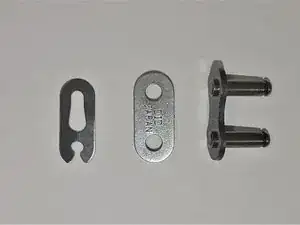

Достаньте новую цепь и компоненты замкового звена из упаковки.
Шаг 12

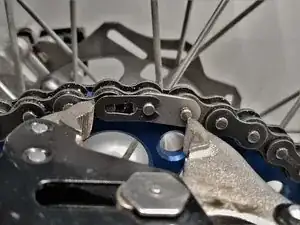

Наведите новую цепь на звездочки, пока оба открытых конца не окажутся сверху задней звездочки.
Цепь будет содержать лишние звенья в зависимости от размера используемых звездочек.
Должен быть минимальный провис, и не должно быть зазоров между зубьями и цепью на задней звездочке.

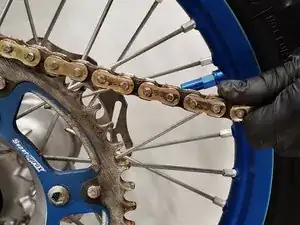

Отметьте лишние звенья, которые будут удалены.
Шаг 13

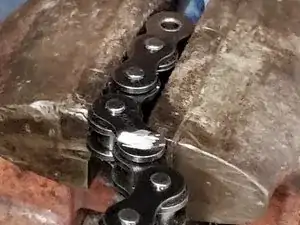

Снимите цепь с мотоцикла и используйте шлифмашину или разрыватель цепи, чтобы удалить лишние звенья.
Перед резкой убедитесь, что Вы отметили правильное количество звеньев для удаления. После отрезания цепь восстановить невозможно.
Шаг 14

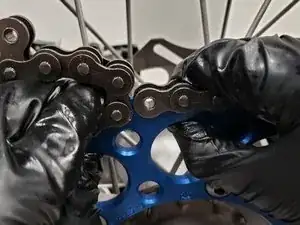

Установите цепь обратно на мотоцикл и прокатите её, пока оба открытых конца не окажутся сверху задней звездочки.

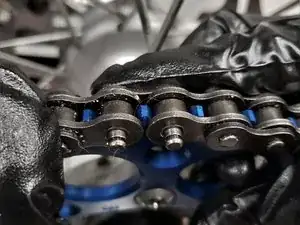

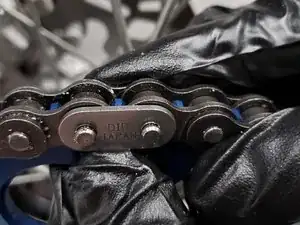

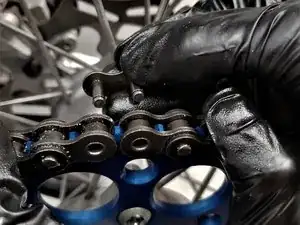

Вставьте замковое звено в цепь изнутри наружу.
Установите боковую пластину на замковое звено.
Шаг 15
Используйте плоскогубцы, чтобы установить предохранительную скобу на замковое звено.
Открытый конец предохранительной скобы должен быть направлен в противоположную сторону от направления вращения колеса при движении вперед.
Если предохранительная скоба установлена неправильно, это может привести к сходу цепи во время эксплуатации.
Шаг 16
Когда торцевые упоры оси установлены в нужное положение, затяните заднюю ось с помощью головки на 30 мм и рычага для откручивания.
Используйте ключи на 10 мм и 12 мм, чтобы затянуть торцевые упоры оси.
Убедитесь, что в цепи имеется небольшой запас провиса. Метод «трёх пальцев», показанный на изображении, является хорошим ориентиром при определении провиса цепи.
Проверьте, чтобы колесо свободно вращалось при установленной новой цепи.
Шаг 17
Замена цепи завершена!
Регулярно проверяйте износ и при необходимости корректируйте натяжение цепи.
Заключение
Следуя шагам, приведённым в этом руководстве, вы выполните замену цепи на внедорожном мотоцикле YZ 250f 2018 года.
