Замена пружины рычага натяжения шлифмашины RIDGID R2740
Рычаг натяжения — это небольшая ручка, расположенная с правой стороны шлифмашины, если шнур питания направлен к Вам. Рычаг соединен с пружиной, которая определяет натяжение для снятия и замены наждачной бумаги. Со временем пружина, расположенная за рычагом натяжения, изнашивается и вызывает неисправность рычага натяжения. Этот гид поможет заменить пружину рычага натяжения с помощью отвертки Torx T20.
Шаг 1
Поверните шлифмашину так, чтобы логотип RIDGID был обращен к Вам.

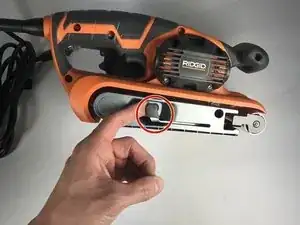

Переверните рычаг натяжения в открытое положение, чтобы высвободить натяжение пружины.
Удалите всю наждачную бумагу с шлифмашины.
Шаг 2

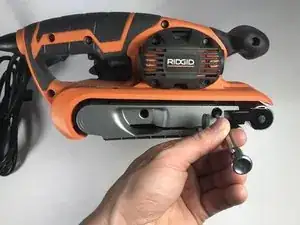

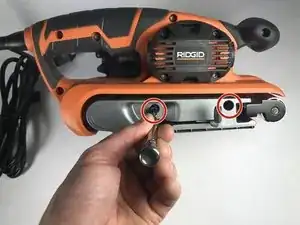

С помощью отвертки Torx T20 удалите два (2) винта M4 X 19 мм с каждой стороны рычага сброса натяжения.

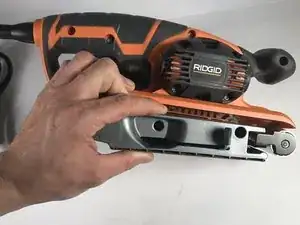

Снимите боковую панель, чтобы открыть доступ к пружине.
Шаг 3

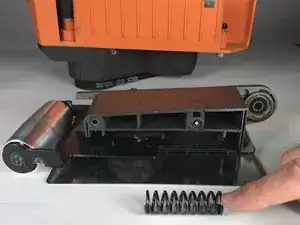

Удалите и замените пружину (OD 14,47 мм X 38,1 мм).
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
