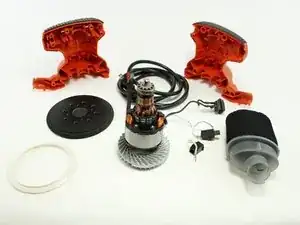

Замена мотора Black and Decker BDERO100

Снимите наждачную бумагу с застёжки «липучка».

Выберите биту JIS - J1 или наиболее подходящую биту, соответствующую винтам вашей модели.

Используйте держатель бит, чтобы открутить четыре 12,5 мм винта Phillips у основания системы «крючок-и-петля».

Будьте осторожны, чтобы не потерять фиксирующие шайбы (чёрные кольца).

После того как все винты и шайбы сняты, удерживая систему «крючок-и-петля», отделите её от корпуса устройства.

Используйте нейлоновую лопатку, чтобы снять резиновое кольцо с секции крепления фильтра.

Проще всего сделать это, вставив лопатку боком и вытянув кольцо.

Используйте отвертку с битой TR20 Torx Security, чтобы отвинтить пять 18,75 мм винтов Phillips с той стороны шасси, где находится предупреждающая наклейка.

Возьмите пластиковый инструмент для открывания и разместите его на линии разделения между обеими сторонами шасси.

Разъедините обе стороны и откройте устройство.

Будьте осторожны, чтобы не потерять и не отсоединить внутренние детали при открытии шлифовальной машины.

Удерживая шасси, отделите его от устройства.

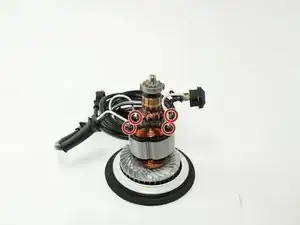

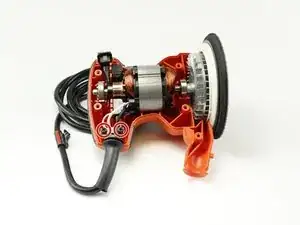

Используйте держатель бит с битой JIS - J1, чтобы снять два 12,5 мм винта Phillips, крепящие зажим провода к шасси.

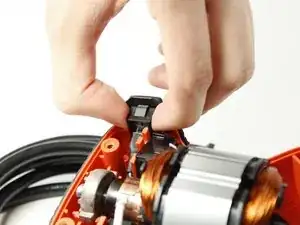

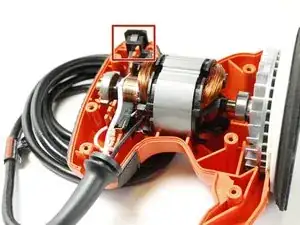

Держите кнопку питания руками и аккуратно отделите её от внешнего корпуса, потянув слегка.

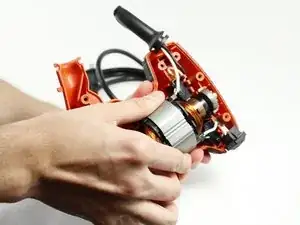

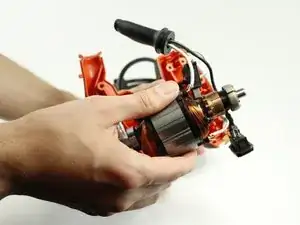

Удерживая мотор, аккуратно потяните, чтобы вынуть его из шасси.

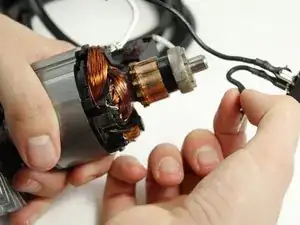

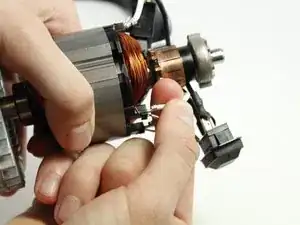

Осторожно потяните за все кабели, подключённые к мотору, чтобы отсоединить их.

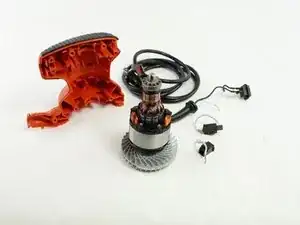

После того как все кабели отключены, вы можете приступить к замене мотора.
