Техника работы с ленточной шлифовальной машиной Skill 7510

Инструменты

Отремонтируйте залипающие щетки коллектора на моторе. Если устройство оставляют в месте, где может образоваться конденсат, или если оно было оставлено на улице, влага может вызвать коррозию в держателях щеток, что может привести к следующему симптому... Индикаторы давления на верхней части устройства загораются, но мотор не работает. Легкий удар по шлифовальному плату мертвым молотком может позволить ему поработать еще немного, но в конце концов он снова перестанет работать. Единственное решение — снять затронутый держатель щеток и тщательно очистить его, чтобы щетки снова могли свободно двигаться.

Шаг 1

Убедитесь, что симптомы вашего устройства соответствуют тем, что указаны во введении.

Шаг 2

Удалите восемь винтов с крестообразной головкой, обозначенных синими кругами на правой стороне шлифовальной машины. Снимите правую крышку.

Шаг 3

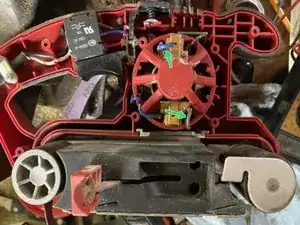

Удалите проводники щеток (зеленая стрелка) из сборок держателей щеток. Это байонетные соединения с обоих концов. По желанию вы можете полностью снять их с обоих концов. Это даст больше места для удаления винтов на следующем шаге.

Шаг 4

Удалите четыре мелких винта с крестообразной головкой, обозначенных синими стрелками на изображении. Снимите сборки держателей щеток.

Шаг 5

Используйте подходящий мелкий инструмент, чтобы нажать на каждую из маленьких защелок на защитной крышке щетки (желтые стрелки), одновременно прикладывая легкое давление на противоположный конец самой щетки. Эти защелки входят в прямоугольные отверстия (красная стрелка) на держателе щетки. Вы должны нажимать на открытый конец щетки, который соприкасается с поверхностью коллектора.

Если это проблематично, вы можете использовать подходящий растворитель, чтобы помочь ей двигаться. Затем используйте небольшой кусочек наждачной бумаги и растворитель, чтобы очистить внутреннюю часть держателя щетки. Завершите吹吹压缩空气. Теперь должно выглядеть как новое.

Теперь очистите саму угольную щетку, используя мелкую щетку и растворитель. Перед повторной сборкой сборки держателя щетки убедитесь, что щетка свободно движется в держателе, как и должно. Обратите внимание, что на нижней части щетки есть вырез, который должен быть вставлен в нижнюю часть держателя, как показано на картинке. Щетка может застрять, если вы вставите ее задом наперед.

Вставьте щетку, начиная с конца в верхней части фото. Убедитесь, что защелки, обозначенные желтой стрелкой, полностью зафиксированы в отверстии, отмеченном красной стрелкой, в держателе. И внизу тоже! Вы можете аккуратно изгибать ручки защелок, чтобы они правильно удерживались при необходимости.

Это хорошее время, чтобы выдуть всю шлифовальную пыль внутри корпуса,

Перевод руководства с ifixit.com
