Замена переключателя включения/выключения ленточной шлифовальной машины RIDGID R2740
Если Ваша ленточная шлифовальная машина RIDGID R2740 не включается, переключатель включения/выключения может быть неисправен и требовать замены. Это руководство проведёт Вас через процедуру замены переключателя включения/выключения на RIDGID R2740.
Шаг 1

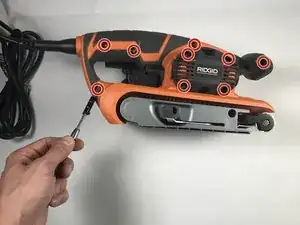

Разместите ленточную шлифовальную машину так, чтобы логотип RIDGID был обращён к Вам.
Снимите шесть винтов T20 длиной 19 мм и три винта T20 длиной 51 мм, удерживающие крышку на месте.

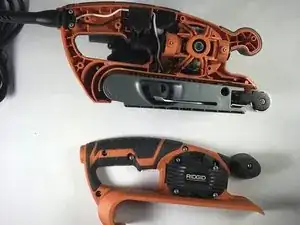

Снимите крышку с ленточной шлифовальной машины.
Убедитесь, что Вы запомнили правильное расположение каждого винта.
Шаг 2

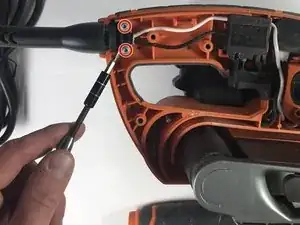

Снимите два винта T10 длиной 16 мм.
Снимите опорный кронштейн, удерживающий сетевой шнур на месте.
Шаг 3

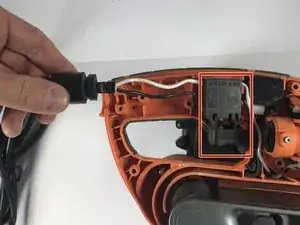

Поднимите сетевой шнур из фиксирующих канавок.
Поверните переключатель так, чтобы кнопка фиксации включения была обращена к Вам.
Ослабьте два винта с крестообразной шлицей Phillips #3 длиной 8 мм.

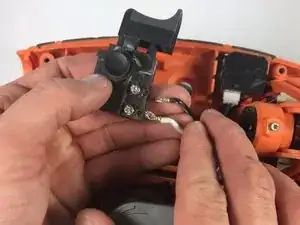

Оттяните два провода от переключателя.
Шаг 4

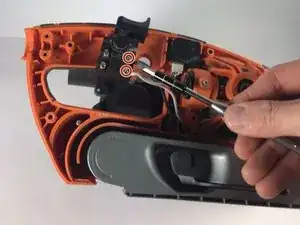

Отвинтите два винта на задней стороне переключателя крестовой отвёрткой Phillips #3.
Шаг 5
Вытяните провода из переключателя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
