Замена кнопки питания Black and Decker BDERO100
В данном руководстве описывается процедура замены кнопки питания на шлифовальной машине BLACK and DECKER BDERO100 с диаметром подошвы 5 дюймов. Для выполнения этой работы Вам понадобятся: бита Torx Security TR20 или аналогичная, нейлоновая лопатка и пластиковое приспособление для вскрытия.
Шаг 1
Используйте нейлоновую лопатку, чтобы снять резиновое кольцо с отдела крепления фильтра.
Проще всего это сделать, поместив лопатку боком и потянув кольцо наружу.
Шаг 2
Используя биту Torx Security TR20, открутите пять крестовых винтов длиной 18,75 мм со стороны корпуса, где расположен предупредительный ярлык.
Шаг 3
Возьмите пластиковое приспособление для вскрытия и поместите его в зазор между двумя частями корпуса.
Разъедините обе части и откройте устройство.
Будьте осторожны, чтобы не повредить и не потерять внутренние детали во время открытия шлифовальной машины.
Шаг 4

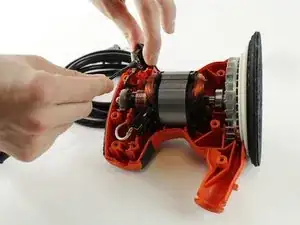

Удерживайте корпус и отделите его от устройства.
Шаг 5
Удерживайте кнопку питания и вытяните её из корпуса.
Шаг 6

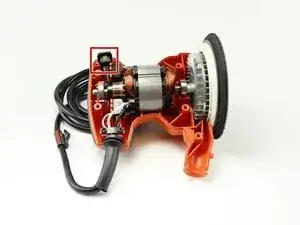

Найдите кабель, подключённый к кнопке питания.
Шаг 7
Снимите электрический кожух, чтобы открыть кабель и фиксирующий механизм.
При подключении нового кабеля питания необходимо будет закрыть этот фиксирующий механизм изолентой.
Шаг 8

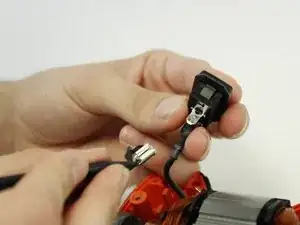

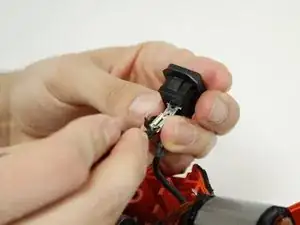

Нажмите на фиксирующий штифт пластиковой лопаткой и одновременно аккуратно потяните кабель, чтобы отсоединить его от кнопки.
Шаг 9

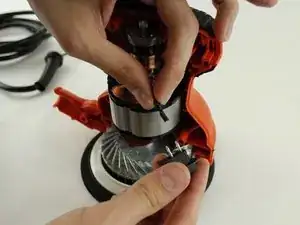

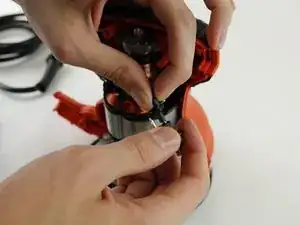

Отсоедините чёрный провод, подключённый к кнопке питания, от двигателя. Чтобы сделать это, аккуратно потяните за кабель, удерживая кнопку питания.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
