Замена мотора RIDGID R2740
Это руководство предназначено для пошагового объяснения замены мотора ленточной шлифмашины RIDGID R2740. Поломанный или повреждённый мотор приведёт к тому, что ведущий барабан не будет вращаться, вследствие чего лента шлифовальной машины не будет двигаться или работать правильно. Лента также может двигаться с очень низкой скоростью, если мотор выходит из строя.
Перед работой с ленточной шлифмашиной RIDGID убедитесь, что электроинструмент отключён от электросети или любого источника питания. Несоблюдение этого может привести к поражению электрическим током или травмам при снятии мотора. Прочитайте это руководство полностью для получения дополнительной информации перед началом замены мотора RIDGID R2740.
Шаг 1

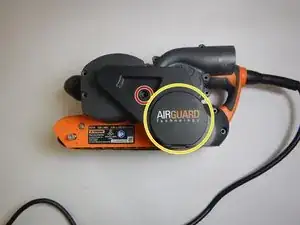

Разместите шлифмашину Ridgid так, чтобы логотип Air Guard был направлен вверх.
Отверните выделенный на рисунке винт при помощи биты Torx TR10.
Снимите защитный кожух, закрывающий линию ремня.

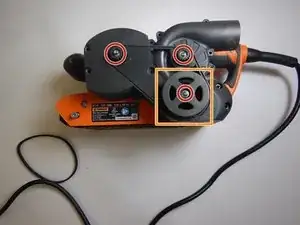

Шаг 2

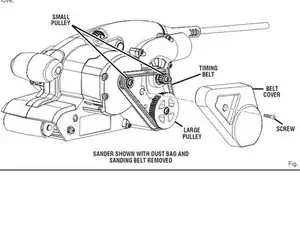

См. приложенную схему.
Защитный кожух под колесами должен подняться и выйти из посадочного места.
Снимите зубчатый ремень с шкивов.
Отверните три винта крестовой отвёрткой Phillips #1.

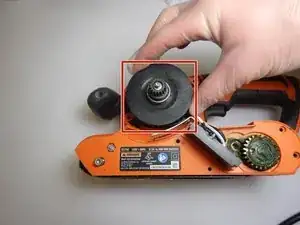

Снимите большой шкив после откручивания винта.

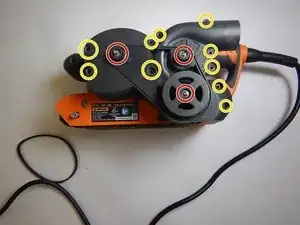

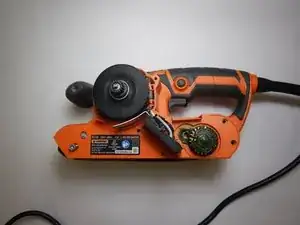

Используя биту Torx TR10, отверните 10 винтов, удерживающих внешний корпус.
Шаг 3
Снимите пластиковый корпус, поднимая его вверх от устройства.
Шаг 4

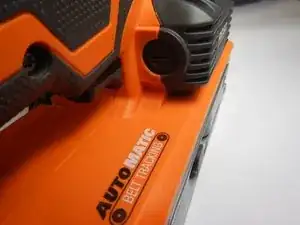

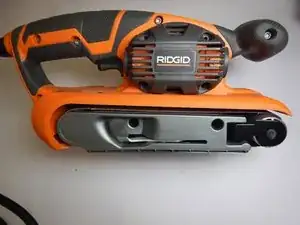

Переверните шлифмашину Ridgid так, чтобы логотип Ridgid был обращён вверх.
Логотип Ridgid должен быть обращён вверх.
Шаг 5

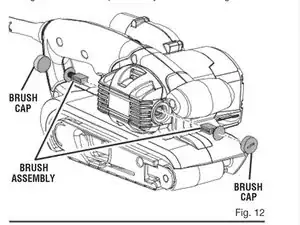

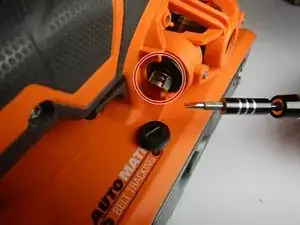

Снимите крышки щёток с обеих сторон с помощью плоской отвёртки (см. приложенную схему).
Снимите пластиковую крышку с логотипом Ridgid.
Снимите узел щёток (см. приложенную схему).
Шаг 6

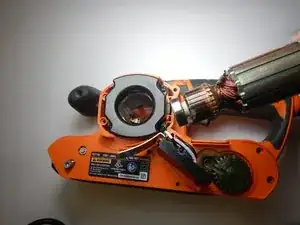

Теперь расположите шлифмашину Rigid с другой стороны, где виден открытый мотор.
Мотор можно будет поднять и вынуть из посадочного места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
