Замена иглы и сопла Badger Patriot 105
Если игла Вашего аэрографа Badger 105 повреждена или утеряна, воспользуйтесь данным руководством для её замены. Игла и сопло регулируют поток и форму распыления краски, и любые повреждения или деформации приведут к неравномерному распылению.
Перед началом ознакомления с руководством убедитесь, что у Вас есть комплект для замены иглы и сопла. Такой комплект можно приобрести напрямую у производителя Badger. Данное руководство подходит и для других марок аэрографов, поскольку внутренняя механика всех аэрографов имеет одинаковые компоненты и структуру.
Перед началом работ обязательно промойте остатки неотвержденной краски из аэрографа.
Для выполнения инструкции никакие инструменты не понадобятся.
Шаг 1

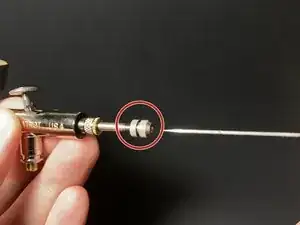

Осмотрите иглу на наличие видимых повреждений.
Любое искривление иглы повлияет на поток и форму распыления краски из аэрографа.
Шаг 2

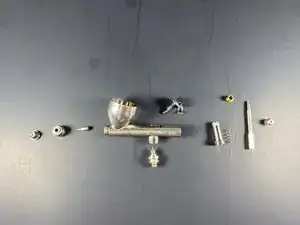

Начните разборку аэрографа с иглы. Каждая деталь закреплена резьбой, поэтому аккуратно отвинчивайте каждую часть вручную по одной.
Работайте на ровной и чистой поверхности, чтобы легко отслеживать мелкие и хрупкие детали.
Снимите все части и разберите устройство максимально полно, так как накопление краски может происходить в неожиданных местах.
Шаг 3

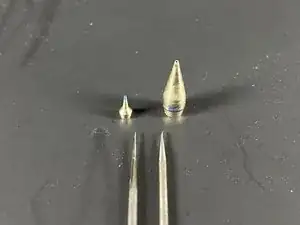

Определите размер и тип Вашей головки сопла. Это поможет правильно заказать замену.
Сопло справа предназначено для Badger 105, а сопло слева — для гораздо более мелкого и тонкого Badger Sotar 20/20.
Шаг 4

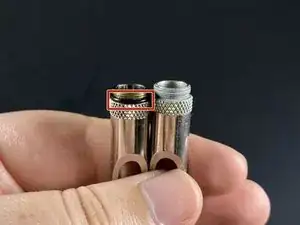

Пока аэрограф разобран, Вы можете также заменить резиновое уплотнительное кольцо в задней части корпуса. Уплотнительное кольцо легко снимается вручную, либо можно использовать небольшую отвертку с плоским жалом, чтобы аккуратно поддеть его.
Если Вы не планируете его заменять, обязательно извлеките уплотнительное кольцо перед очисткой компонентов спиртом, так как длительное воздействие спирта делает резину хрупкой и негибкой.
Шаг 5

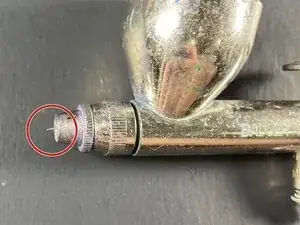

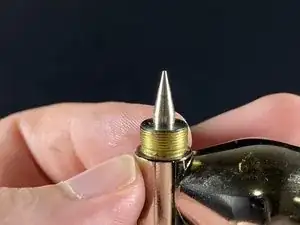

Работайте в месте, где Вы сможете легко найти сопло, если оно упадет. Держите корпус аэрографа так, чтобы гнездо для сопла было направлено вверх.

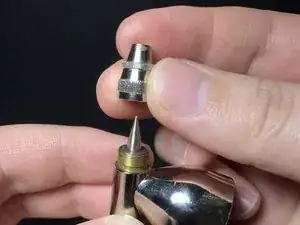

Осторожно установите новое сопло в гнездо, затем наверните сверху наконечник, убедившись, что его отверстие совмещено с кончиком сопла.
Шаг 6
Вставьте новую иглу в механизм действия иглы.
Убедитесь, что гайка, фиксирующая иглу, ослаблена для вставки, после чего затяните её, чтобы игла перемещалась при нажатии на спуск.
Шаг 7

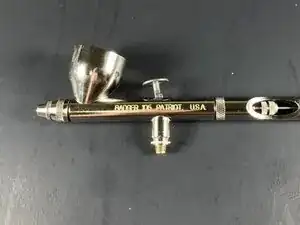

Чтобы предотвратить повреждение иглы в будущем, всегда втягивайте её внутрь аэрографа, когда он не используется.
Шаг 8
После замены иглы и сопла аэрограф снова готов к использованию.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
