Перебалансировка элементов аккумулятора Ryobi One+ 18 В Li-ion (130501002)
Это руководство применяется к аккумулятору Ryobi One+18V Li-ion (130501002), но также должно иметь более общее применение. В этом руководстве показано, как разобрать аккумуляторный блок, проверить баланс элементов и при необходимости перебалансировать элементы.
Обычно напряжение на клеммах аккумулятора должно быть около 18 В (максимум 21 В). Если показание около 12 В, вероятно, сработала схема защиты аккумулятора из‑за дисбаланса элементов. (Именно такие симптомы были у меня.)
Перебалансировка элементов также может помочь, если аккумулятор не заряжается полностью (индикатор уровня не показывает зелёный цвет).
Ориентировочное время для этого руководства указано для разборки и измерения баланса элементов. Время зарядки для перебалансировки элементов оплачивается отдельно.
ПРЕДОСТЕРЕЖЕНИЕ: Разборка аккумулятора открывает цепи высокого тока. Будьте осторожны!
Этот аккумулятор имеет конфигурацию 2P5S (наборы по 2 параллельных элемента, 5 наборов в последовательной цепочке). Он использует элементы Sanyo 18650 Li-ion.
Шаг 1
ПРЕДОСТЕРЕЖЕНИЕ: Разборка аккумулятора открывает цепи высокого тока. Будьте осторожны!

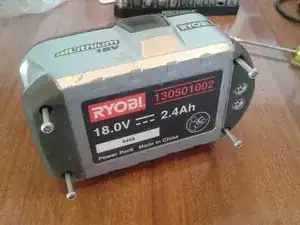

Удалите четыре винта безопасности T15 с нижней части.

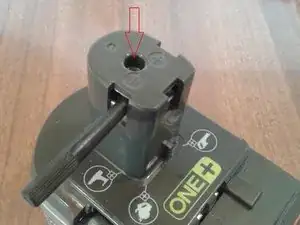

Удалите один винт T10 на верхней части.
Шаг 2

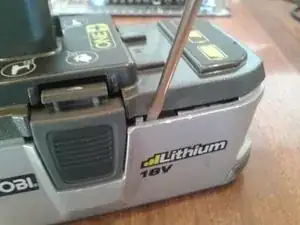

Отожмите защёлки крышки, чтобы снять верхнюю крышку. Подденьте вверх так, чтобы основание выскочило.
С помощью изолированного инструмента подденьте сборку клемм аккумулятора вниз внутрь верхней крышки.
ПРЕДОСТЕРЕЖЕНИЕ: использование металлического инструмента на предыдущем шаге может привести к короткому замыканию контактов аккумулятора.
Шаг 3

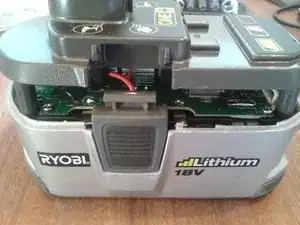

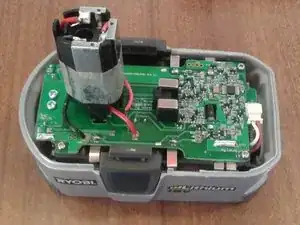

Когда зазор будет достаточным, просуньте руку и удерживайте сборку клемм аккумулятора, скользя при этом верхней крышкой вниз и снимая её.
Защёлки фиксатора аккумулятора по бокам можно снять, если хотите.
Шаг 4

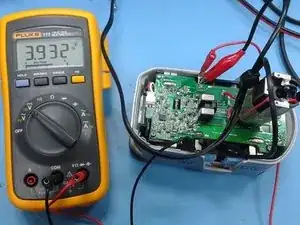

С помощью цифрового мультиметра (вольтметра), установленного на постоянное напряжение, измерьте баланс элементов. Никелевые перемычки — хорошие точки для измерения. Запишите напряжения элементов.
Элемент 1: TP6 до CL1
Элемент 2: CL1 до CL2
Элемент 3: CL2 до CL3
Элемент 4: CL3 до CL4
Элемент 5: CL4 до CL5 (положительная клемма аккумулятора)
Напряжения элементов должны быть в диапазоне 3.0 В — 4.2 В. Все элементы должны показывать примерно одинаковое напряжение, например 3.9 В. Если разница между элементами превышает 0.1 В, дисбаланс элементов может представлять проблему для вашего аккумуляторного блока.
Шаг 5
Используйте лабораторный блок питания с регулируемым напряжением и регулируемым ограничением тока. Также необходимы индикаторы напряжения и тока. Например, серия Topward 3000. Установите напряжение равным наибольшему измеренному напряжению элемента, но не более 4.2 В. Установите ограничение тока на 0.5 A.

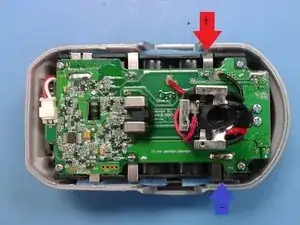

Подключите блок питания к элементу, который нужно дозарядить (перебалансировать): положительный к положительному, отрицательный к отрицательному. Для этого удобны крокодилы.
По мере зарядки напряжение элемента будет расти и остановится на установленном значении, после чего ток начнёт уменьшаться к нулю. Когда ток опустится близко к нулю, элемент заряжен.
Отключите блок питания и повторите измерения напряжения элементов.
Повторяйте подзарядку других элементов, пока все элементы не будут находиться в пределах около 0.1 В.
Заключение
Для сборки устройства выполните действия в обратном порядке, начиная с шага 3.
Перевод руководства с ifixit.com
