Устройство для пылеудаления Makita DX02 для ремонта мотора и вентилятора BHR243

В этом руководстве я покажу, как заменить мотор, включая вентилятор.

Это необходимо, если:

- мотор дефектен (больше не вращается)

- вентилятор дефектен

На вентиляторе имеется напечатанный номер: 2401323

Оригинальный номер запчасти для вентилятора и мотора: 141163-4

Шаг 1

Отсоедините устройство от аккумуляторной дрели

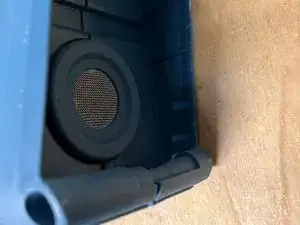

Удалите контейнер для пыли

если необходимо, на этом этапе максимально вакуумируйте пыль из устройства (по желанию)

Снимите 8 винтов корпуса с помощью крестообразной отвертки.

Снимите крышку корпуса

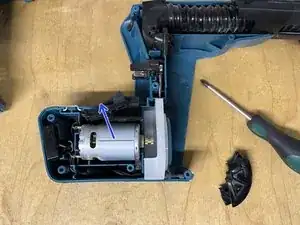

Удалите крепление мотора и вентилятора, поднимая его вверх.

если необходимо, удалите любые оставшиеся части вентилятора

если необходимо, это может потребовать совместного удаления с мотором (в следующем шаге)

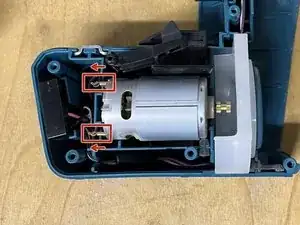

Снимите зажимы назад, используя плоскогубцы.

Извлеките мотор, поднимая его вверх.

При установке нового мотора обратите внимание на полярность (плюс/минус, красный/черный)! Обычно это отмечено на моторе красной точкой.

Для сборки вашего устройства следуйте шагам в обратном порядке.

Перевод руководства с ifixit.com
