Замена вентилятора охлаждения зарядного устройства аккумулятора Greenworks Pro 80V

Инструменты

Вентиляторы в зарядных устройствах аккумуляторов Greenworks Pro 80V, как правило, имеют проблемы с износом подшипников после нескольких сезонов, что приводит к увеличенному уровню шума и снижению объема прокачиваемого воздуха. К счастью, вентиляторами довольно распространены, и замена двух вентиляторов занимает менее 5 минут для каждого зарядного устройства при наличии соответствующих инструментов.

Шаг 1

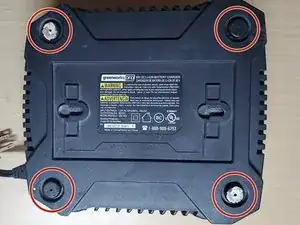

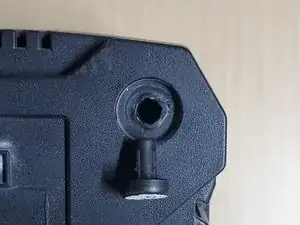

Ножки могут быть трудно снимаемыми, так как сделаны из очень жесткой резины. Полезно использовать металлический инструмент для поддевания или широкий плоский отвёртку.

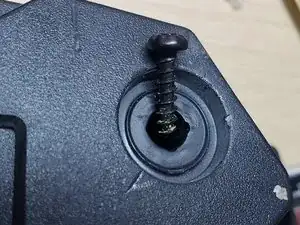

Винты имеют головку Torx T20. Все 4 винта идентичны.

Шаг 2

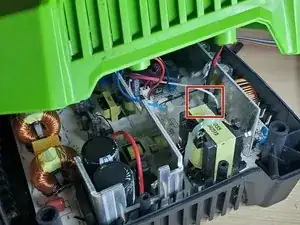

Поднимите зеленую верхнюю часть устройства, начиная с длинной стороны, удаленной от разъема.

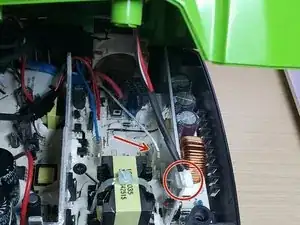

После открытия на половину вам потребуется отключить верхний светодиод от платы.

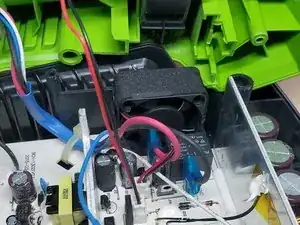

Когда устройство будет полностью открыто, вы должны увидеть два существующих вентилятора, подключенных к плате.

Это хорошая возможность удалить паутину или мусор из зарядного устройства.

Шаг 3

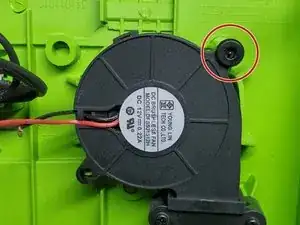

Удалите единственный винт T15H, удерживающий вентилятор.

Чтобы снять вентилятор, поверните его против часовой стрелки, чтобы отключить от корпуса, а затем поднимите его с пина в левом нижнем углу.

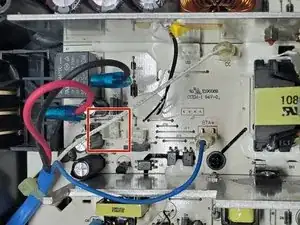

Вентилятор подключен к правому 2-контактному разъему с обозначением JB.

Шаг 4

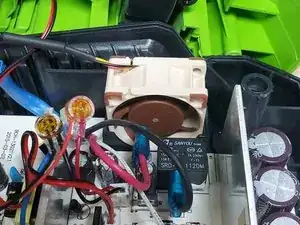

Вентилятор корпуса не удерживается винтами.

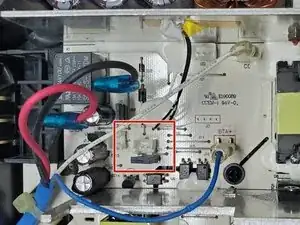

Вентилятор корпуса подключается к левому 2-контактному разъему питания, обозначенному JA.

Шаг 5

Сборка является обратной разборке.

Уберите лишний провод вентилятора к левому боку платы, обеспечив, чтобы он не мешал вентилятору корпуса.

Не забудьте повторно подключить 3-контактный светодиодный кабель к плате во время сборки.
