Замена ЖК-экрана Lenovo Tab 2 A7-20F

Начиная с любой точки по шву корпуса аккуратно подденьте его металлической лопаткой, медленно обходя по периметру, пока корпус не разойдётся.

Батарея подключена к плате тонким проводом, показанным здесь.

Осторожно приподнимите жёлтую ленту, чтобы получить доступ к разъёму.

Аккуратно отсоедините разъём от материнской платы, поддев и приподнимая его.

Внутри корпуса присутствует двухсторонний скотч.

Используйте лопатку, чтобы ослабить соединение клея с двухсторонней лентой.

Отделите аккумулятор от корпуса.

Используйте пластиковый инструмент для вскрытия или пинцет, чтобы удалить любую ленту.

Отсоедините электрические разъёмы, поднимая фиксирующие защёлки, удерживающие их на месте.

**Сначала используйте пластиковые инструменты, а не металлические, так как последние могут легко повредить материнскую плату.**

Удалите три винта 2,0 мм с помощью бит Phillips #00.

Эти винты очень маленькие и их легко потерять. Чёрная полоска в верхней части материнской платы — это динамик, и винты можно размещать на ней, поскольку она магнитная.

По левому и правому краю корпуса имеются две скрученные пары проводов.

Используйте пластиковый инструмент для вскрытия или пинцет, чтобы вывести скрученные пары из держателей, фиксируемых защёлками.

Эти провода ведут к элементам, которые необходимо аккуратно поднять из их гнёзд в основании корпуса с помощью пинцета.

После удаления скрученных пар остаётся ещё одна полоска, которую нужно снять. Она расположена сбоку от материнской платы и принимает сигналы питания и регулировки громкости.

Осторожно приподнимите материнскую плату, начиная с правой стороны. Финальную полоску можно снять, аккуратно потянув её вверх от корпуса.

Полностью извлеките материнскую плату из задней панели.

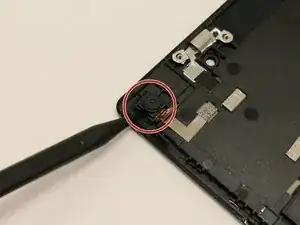

Объектив камеры расположен в верхнем левом углу задней панели.

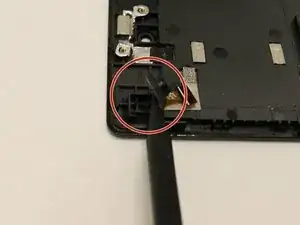

Используйте пластиковый инструмент для вскрытия, чтобы приподнять объектив камеры, начиная с левой стороны между зазором.

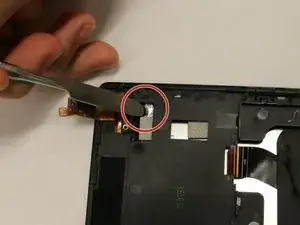

Удалите металлическую ленту, соединяющую объектив камеры с панелью, чтобы извлечь объектив.

Используйте тепловой фен, чтобы ослабить клей по периметру экрана (сплошная чёрная область).

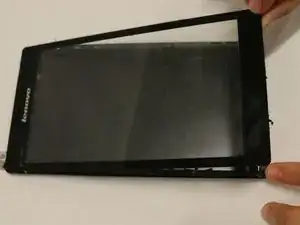

Затем лопатками медленно подденьте экран, постепенно отрывая его от корпуса.

Из‑за близкого расположения дигитайзера к клею, если этот компонент не заменяется, остерегайтесь царапать экран лопаткой.

Под верхней частью, где расположен логотип Lenovo, лежит медная полоска с двусторонним клеем. Проще всего подлезть под эту полоску, начиная снизу и двигаясь вверх.

Следующий шаг покажет медную полоску.

На первой фотографии показана полоска, расположенная в верхней части экрана.

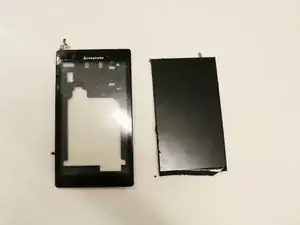

На второй фотографии экран отделён от корпуса, дигитайзер уже удалён.

На этом этапе всё ещё остаются несколько серебристых полосок ленты, удерживающих дигитайзер.

Удалите эти кусочки, и дигитайзер должен легко выйти из корпуса.
