Замена материнской платы Lenovo Tab 2 A7-20F

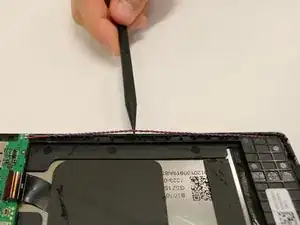

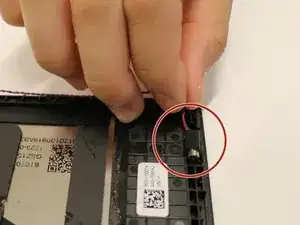

Начиная с любой точки вдоль шва корпуса, осторожно подденьте его металлической лопаткой, медленно продвигаясь по внешней стороне, пока корпус не сможет разойтись.

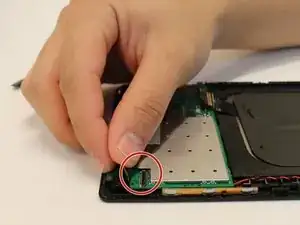

Аккумулятор подключён к материнской плате тонким проводом, показанным здесь.

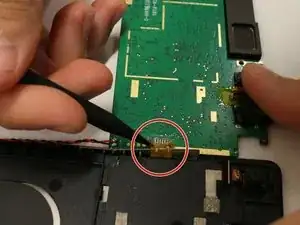

Аккуратно приподнимите жёлтую ленту, чтобы получить доступ к разъёму.

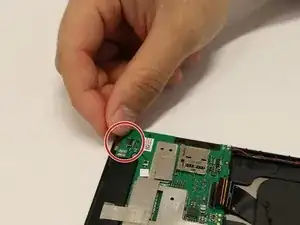

Осторожно отсоедините разъём от материнской платы, потянув его вверх.

Внутри корпуса есть двусторонний скотч.

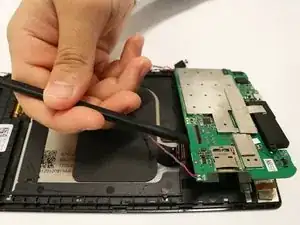

Используйте лопаточку, чтобы ослабить сцепление клея с двусторонней лентой.

Отделите аккумулятор от корпуса.

Используйте пластиковый инструмент для открытия или пинцет, чтобы удалить любую ленту.

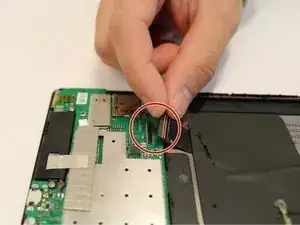

Отсоедините электрические разъёмы, подняв фиксирующий зажим, который удерживает их на месте.

**Сначала используйте пластиковые инструменты, а не металлические, так как последние могут легко повредить материнскую плату.**

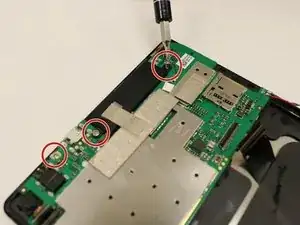

Удалите три винта 2,0 мм с помощью биты Phillips #00.

Эти винты очень маленькие и их легко потерять. Чёрная полоска в верхней части материнской платы — это динамик, и винты можно помещать на неё, так как она магнитная.

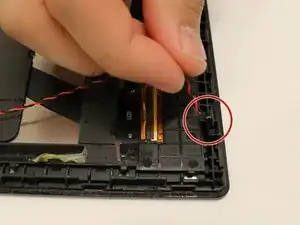

По левому и правому краям корпуса находятся две скрученные пары проводов.

Используйте пластиковый инструмент для открытия или пинцет, чтобы снять скрученные пары, удерживаемые запорными защёлками.

Эти провода идут к деталям, которые необходимо аккуратно вынуть из их посадочных мест у основания корпуса с помощью пинцета.

После извлечения скрученных пар остаётся ещё одна полоска, которую нужно убрать. Она расположена в стороне от материнской платы и принимает сигналы управления громкостью и питанием.

Аккуратно приподнимите материнскую плату, начиная с правой стороны. Финальную полоску можно удалить, осторожно потянув её вверх из корпуса.

Полностью извлеките материнскую плату из задней панели.
