Замена ЖК-/цифрового датчика (LCD/Digitizer) Lenovo Tab 2 A10-70

Перед снятием аккумулятора выключите устройство.

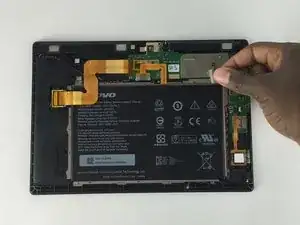

Используйте пластиковый инструмент для вскрытия, чтобы поддеть заднюю крышку планшета.

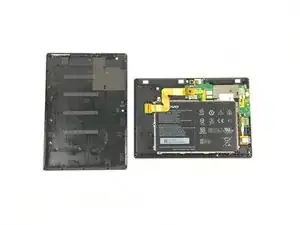

На второй фотографии показан планшет с снятой задней крышкой.

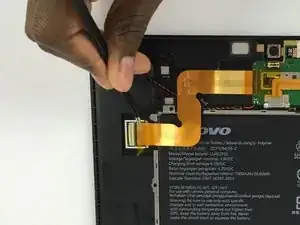

Удалите ленту, фиксирующую шлейф.

Если лента не удаляется вручную, используйте пинцет для точных работ.

Обращайтесь со шлейфами осторожно, чтобы они не порвались.

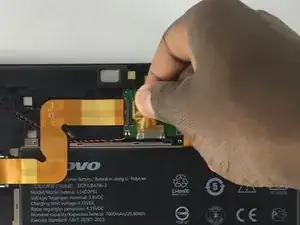

Аккуратно отсоедините шлейф от разъёма кнопки питания.

Чтобы снять шлейф, поднимите защёлку разъёма вверх и слегка потяните.

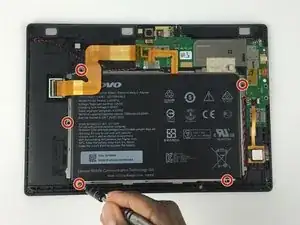

Снимите следующие винты, фиксирующие металлическую рамку, удерживающую аккумулятор.

Пять винтов Phillips 2 мм.

Используйте биту Phillips #00 или #000 для снятия винтов.

Снимите серую ленту.

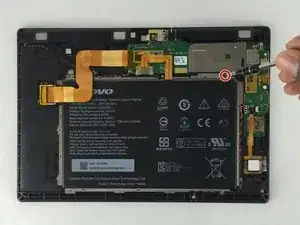

Открутите скрытый винт 2 мм, используя биту Phillips #000.

Снимите вторую ленту с другого шлейфа, подключённого к аккумулятору.

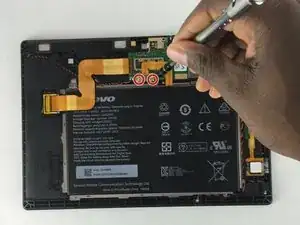

Снимите винты, фиксирующие крышку разъёма аккумулятора.

Два винта Phillips 2 мм.

После снятия винтов удалите показанную металлическую крышку.

Аккуратно выполните следующее:

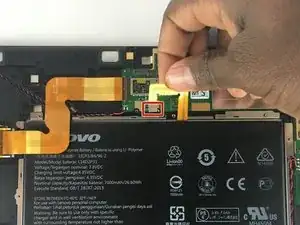

Отключите шлейф аккумулятора.

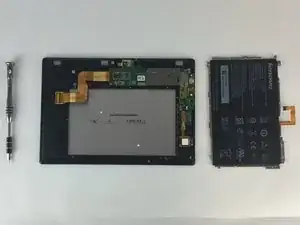

После отсоединения шлейфа аккуратно снимите аккумулятор.

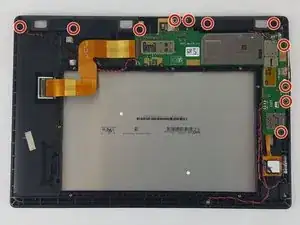

Снимите следующие винты, используя биту Phillips #000.

Одиннадцать винтов 4 мм.

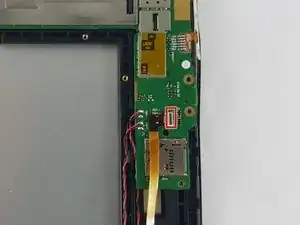

Аккуратно отключите шлейф на материнской плате.

Чтобы снять шлейф, поднимите защёлку разъёма вверх и осторожно потяните.

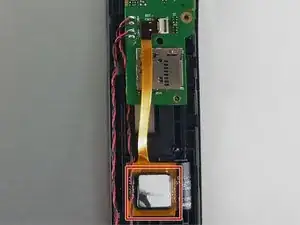

Отключите другой конец шлейфа материнской платы.

Другой конец приклеен к рамке планшета. Аккуратно подденьте его, чтобы снять.

Динамики планшета подключены к материнской плате.

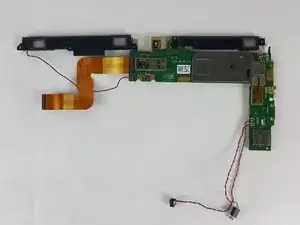

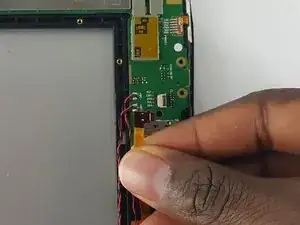

Части материнской платы закреплены на рамке планшета с помощью клея. Аккуратно подденьте, чтобы снять с планшета.

Провода, подключённые к материнской плате, можно извлечь, приподняв их из показанных пазов.

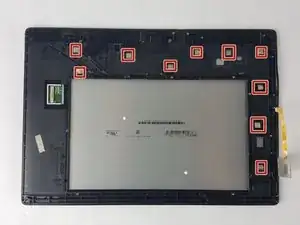

Снимите кусочки ленты, прикрепляющие рамку планшета к экрану.

Десять кусочков серой ленты.

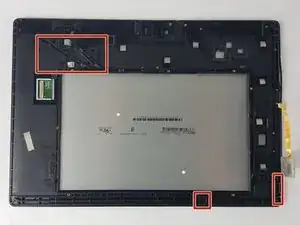

Экран зафиксирован клеем по всей периферии.

Снимите экран с рамки планшета.

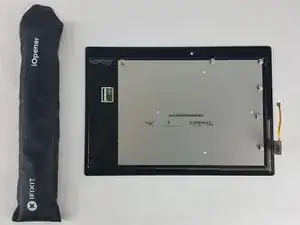

Разогрейте клей и аккуратно подденьте экран пластиковым инструментом для вскрытия.

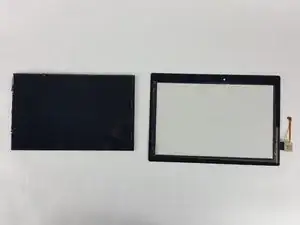

Отделите экран от сенсорного стекла (дисплея).

Разогрейте клей, фиксирующий экран, и подденьте его пластиковым инструментом для вскрытия.
