Замена аудио/видео разъёма Lenovo Tab 2 A8

Разместите планшет лицевой стороной вниз на мягкой устойчивой поверхности, которая защитит экран.

Далее соскребите пломбу над винтом на задней панели планшета металлической лопаткой.

С помощью отвёртки Phillips №000 отвинтите винт M1.4 × 2.5.

Если пломба, закрывающая винт, уже снята, переходите к следующему шагу.

Поскольку винт маленький, вы можете извлечь его пинцетом.

Начиная с боковой стороны, обойдите планшет по периметру, чтобы отщелкнуть заднюю крышку. Для этого используйте металлическую лопатку.

Вначале может потребоваться некоторое усилие, чтобы поддеть заднюю крышку.

Обратите внимание, что кнопочные защёлки этого устройства находятся свободно внутри корпуса и выпадут при открытии.

С помощью отвёртки Phillips №000 отвинтите четыре винта M1.4 × 2.5, фиксирующие материнскую плату.

Поскольку винты мелкие, рекомендуется извлекать их пинцетом.

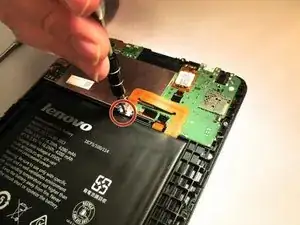

Удалите винт M1.4 × 2.5, фиксирующий провод батареи к аккумулятору, с помощью отвёртки Phillips №000.

Пинцетом аккуратно отведите провод батареи, чтобы он не мешал материнской плате.

Пинцетом осторожно отсоедините плоский шлейф, соединяющий экран с материнской платой.

Плоский шлейф, соединяющий экран с материнской платой, закреплён плотно и для его отсоединения может потребоваться приложить аккуратную силу.

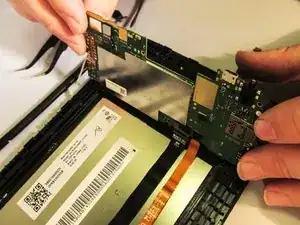

Снимите материнскую плату, поднимая её верхний край и оттягивая наружу, чтобы освободить от маленьких защёлок, удерживающих её на месте.

Маленькие защёлки могут сломаться, если материнскую плату отрывать слишком сильно.

Кнопочные защёлки прикреплены к материнской плате небольшой клеящей лентой. При снятии материнской платы избегайте разрыва проводов.

Переверните материнскую плату задней стороной вверх.

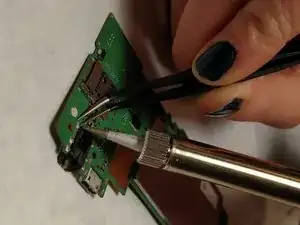

Отпаять шесть контактных площадок аудио/видео разъёма.

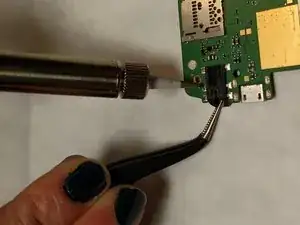

Пинцетом удалите существующий аудиоразъём, полностью извлекая его из материнской платы.
