Замена материнской платы Lenovo Tab 2 A10-70

Перед тем как снимать аккумулятор, убедитесь, что устройство выключено

Воспользуйтесь пластиковой открывалкой, чтобы аккуратно снять заднюю крышку планшета.

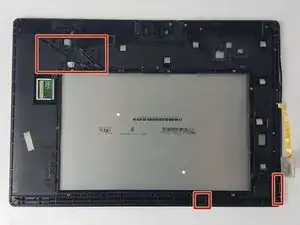

На втором изображении показан планшет без задней крышки.

Снимите ленту, фиксирующую шлейф.

Используйте прецизионные пинцеты, если ленту нельзя снять руками.

Обращайтесь с шлейфами осторожно, чтобы не порвать их.

Аккуратно отсоедините шлейф от разъёма кнопки питания.

Чтобы отключить шлейф, поднимите зажим на разъёме и осторожно потяните шлейф.

Выкрутите следующие винты, крепящие металлическую рамку аккумулятора.

Пять винтов Phillips длиной 2 мм.

Для выкручивания винтов используйте биту Phillips #00 или #000.

Снимите серую ленту.

Выкрутите скрытый винт длиной 2 мм с помощью биты Phillips #000.

Снимите вторую полоску ленты с другого шлейфа, подключённого к аккумулятору.

Выкрутите винты, крепящие крышку разъёма аккумулятора.

Два винта Phillips длиной 2 мм.

После выкручивания винтов снимите показанную металлическую крышку.

Осторожно отсоедините следующее:

Отключите шлейф аккумулятора.

После отключения шлейфа аккумулятора аккуратно извлеките аккумулятор.

Выкрутите следующие винты с помощью отвёртки Phillips #000.

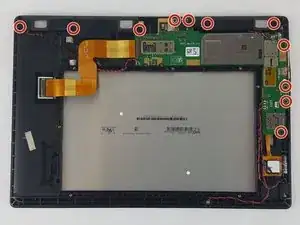

Всего одиннадцать винтов длиной 4 мм.

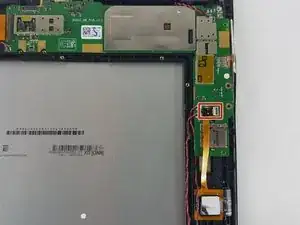

Снимите полоску в центральной правой части устройства на материнской плате.

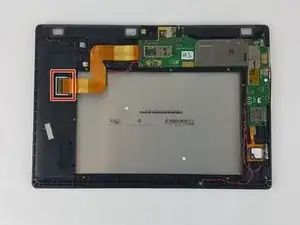

Снимите большую полоску в верхней левой части устройства, подняв фиксатор и аккуратно удалив её.

Динамики планшета подключены к материнской плате.

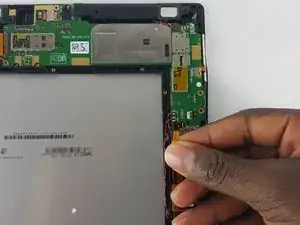

Отдельные части материнской платы прикреплены к корпусу планшета с помощью клея. Аккуратно подденьте их, чтобы отсоединить от корпуса.

Провода, подключённые к материнской плате, можно отсоединить, аккуратно вытянув их из разъёмов.

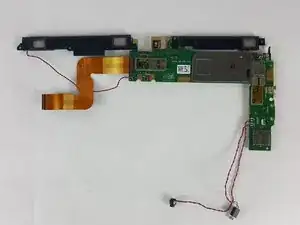

Теперь материнская плата снята.
