Замена MicroUSB-разъёма зарядки Lenovo Tab 2 A8

Разместите планшет экраном вниз на мягкой, устойчивой поверхности, которая защитит экран.

Затем соскребите пломбу над винтом на задней панели планшета металлической лопаткой.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить винт M1.4 × 2.5.

Если пломба, закрывающая винт, уже снята, перейдите к следующему шагу.

Поскольку винт маленький, его удобно извлекать пинцетом.

Начиная с боковой стороны, обходите планшет по периметру, чтобы отщёлкнуть заднюю крышку. Для этого используйте металлическую лопатку.

Поначалу может потребоваться некоторое усилие, чтобы отжать заднюю крышку.

Учтите, что кнопочные защёлки этого устройства свободно расположены внутри корпуса и выпадут при открывании.

С помощью крестовой отвёртки Phillips #000 удалите четыре винта M1.4 × 2.5, удерживающие материнскую плату.

Поскольку винты маленькие, рекомендуется извлекать их пинцетом.

Удалите винт M1.4 × 2.5, фиксирующий провод питания батареи к батарее, с помощью крестовой отвёртки Phillips #000.

Пинцетом осторожно отодвиньте провод батареи, чтобы он не мешал материнской плате.

Пинцетом аккуратно отсоедините шлейф, соединяющий экран с материнской платой.

Шлейф, соединяющий экран с материнской платой, закреплён плотно и может потребовать аккуратного приложения силы при отсоединении.

Снимите материнскую плату, приподняв её верхний край и потянув наружу, чтобы освободить от маленьких защёлок, удерживающих её на месте.

Маленькие защёлки могут сломаться, если материнскую плату поднимать слишком силой.

Кнопочные защёлки приклеены к материнской плате маленькой клейкой полоской. Будьте осторожны при снятии материнской платы, чтобы не порвать проводку.

Переверните материнскую плату на тыльную сторону.

На тыльной стороне меньше компонентов. Вы увидите больше зелёного цвета, чем на передней стороне.

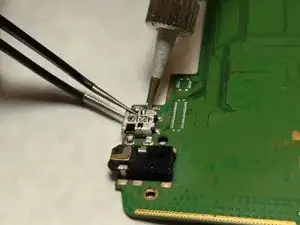

Отпаять шесть паяных соединений вокруг разъёма зарядки.

Пинцетом аккуратно подденьте разъём зарядки и снимите его с материнской платы.
