Замена ЖК-дисплея SuperSonic Matrix Mid SC-999

Вставьте пластиковый инструмент для вскрытия между задней крышкой устройства и передней панелью.

Вы услышите щелкающий звук, когда крышка отделится от корпуса устройства.

Проведите инструментом вдоль шва между передней панелью и задней крышкой, чтобы отщёлкнуть оставшиеся фиксаторы по периметру устройства.

Снова Вы услышите щелкающий звук при отделении крышки от корпуса устройства.

Поднимите заднюю крышку от корпуса устройства, чтобы получить доступ к внутренним компонентам.

Снимите аккумулятор

Аккумулятор прикреплён к задней панели лентой и клеем.

Отодвиньте ленту вокруг аккумулятора и утилизируйте её.

Разорвите клей, удерживающий аккумулятор, с помощью лопатки.

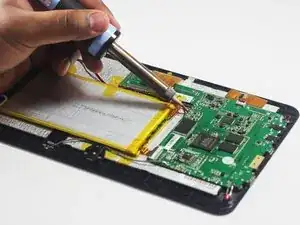

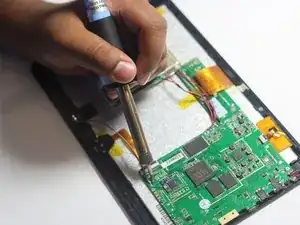

Выпаяйте 2 провода аккумулятора

Аккумулятор имеет два провода, подключённых к плате (один чёрный и один красный).

Если Вы не знакомы с пайкой или выпаиванием, ознакомьтесь с этим руководством.

Обязательно надевайте средства защиты для глаз. Паяльник сильно разогревается и представляет опасность, поэтому следите за окружающей обстановкой.

Снимите динамики

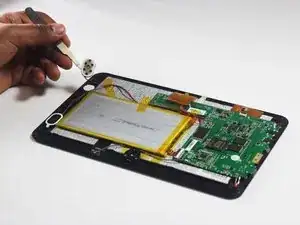

Используйте пинцет, чтобы извлечь динамики из их посадочных мест.

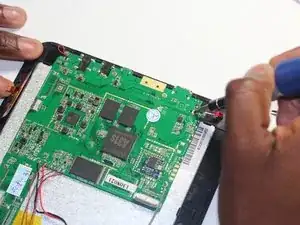

Выпаяйте 4 провода динамиков

Эти провода соединяют динамики с платой. Они являются самыми тонкими проводами.

Если Вы не знакомы с пайкой или выпаиванием, ознакомьтесь с этим руководством.

Обязательно надевайте средства защиты для глаз. Имейте в виду, что паяльник станет очень горячим.

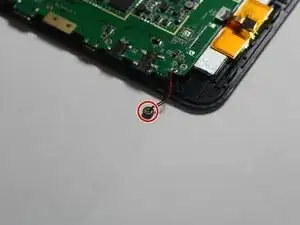

Извлеките микрофон из его посадочного места.

Микрофон находится ближе к нижнему левому углу устройства (если динамики расположены справа от Вас).

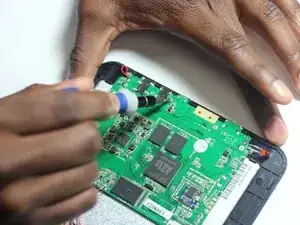

Используйте паяльник, чтобы выпаять провода, подключённые к микрофону.

Если Вы не знакомы с пайкой или выпаиванием, ознакомьтесь с этим руководством.

Обязательно надевайте средства защиты для глаз. Имейте в виду, что паяльник станет очень горячим.

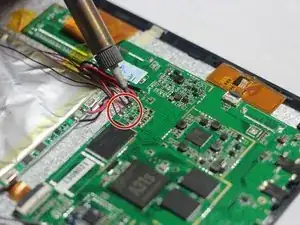

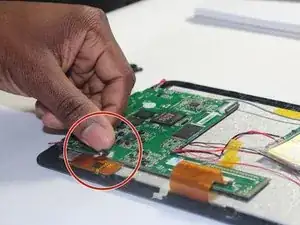

Выпаяйте область, обведённую красным, с помощью паяльника.

Если Вы не знакомы с пайкой или выпаиванием, ознакомьтесь с этим руководством.

Обязательно надевайте средства защиты для глаз. Паяльник станет крайне горячим и представляет опасность, поэтому будьте внимательны к окружающей обстановке.

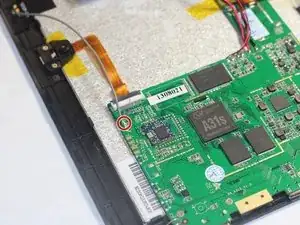

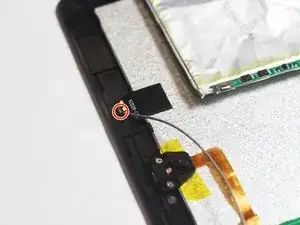

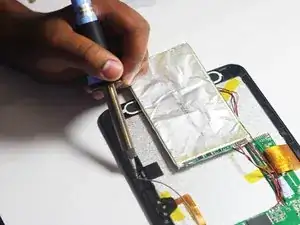

Выпаяйте FM-антенну с платы.

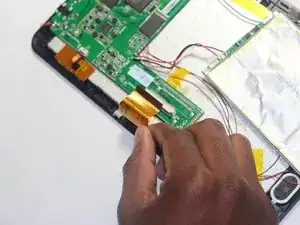

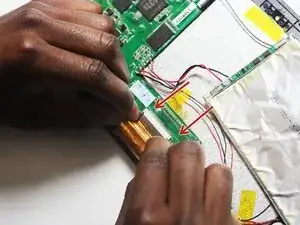

Снимите широкий шлейф из разъёма, который соединяет его с платой.

Опустите тёмно-серые направляющие по обеим сторонам шлейфа, чтобы освободить его.

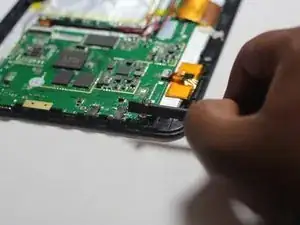

Снимите узкий шлейф из разъёма, который соединяет его с платой.

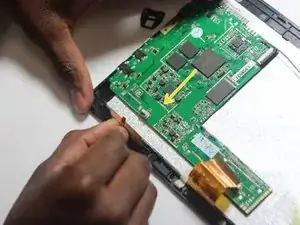

Переверните тёмно-серую защёлку, чтобы освободить шлейф от платы.

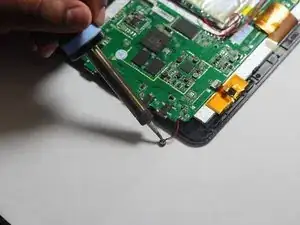

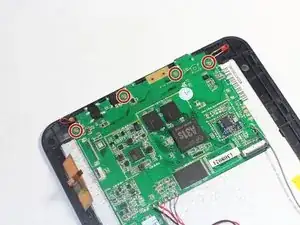

Удалите четыре винта Phillips #00, крепящие плату к корпусу устройства.

Убедитесь, что плата и все другие элементы отключены, прежде чем продолжить.

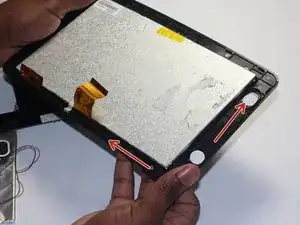

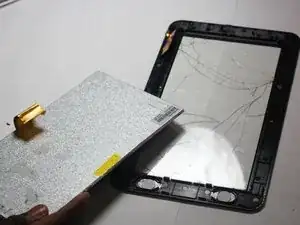

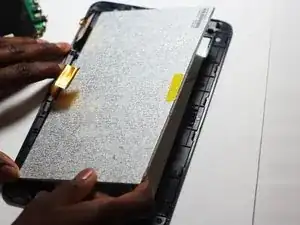

Отделите экран от задней части корпуса, аккуратно потянув за него.
